Re: Доработка электропакета Люкс (ищу тестеров)

Установил и я адаптер от Glooom Второй ревизии.
Подробный отчет по установке уже выкладывал уважаемый trol, поэтому повторятся не буду, опишу лишь отличия своей установки. Так как машинка гарантийная, то было желание максимально не трогать родную проводку, поэтому питание адаптера решил взять с ISO разъема магнитолы. Поскольку из 8-ми проводов которые выходят из адаптера, 5 нужно коммутировать под панелью, то и сам адаптер решил разместить там же.

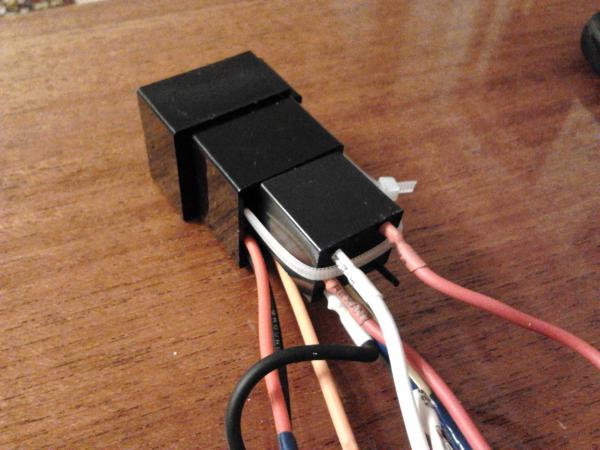

Расположил его прямо под магнитолой на пепельнице. Подключение питания сделал с помощью вот такого переходника. Переходник сделал из двух ISO разъемов (папа и мама) переходник делался только для силового ISO разъема, разъем подключений динамиков остался без изменений.

Для отключения управляющего провода магнитолы решил использовать реле по двум причинам: во первых для защиты выхода адаптера, т.к. выход слаботочный и во вторых, что бы была возможность навесить позже на это реле дополнительные потребители (видеорегистратор, навигатор, антирадар). Таким образом, выход адаптера для управления магнитолой, теперь управляет катушкой реле.

Коммутируемый ток у этого реле при 12 В до 20 А, а ток потребления катушки около 20мА.

Итак, после подключения все функции адаптера работают отлично, никаких глюков замечено не было.
Особенно порадовали функции блокировки дверей при начале движения и напоминание о не включенных фарах при начале движения.

Еще тут в теме кто то переживал, что будет если что то случится с адаптером, например выйдет из строя или пропадет питание. Пробовал отключать питание адаптера, при отключенном питании все работает штатно, как будто адаптера нет вообще (при отключении питания разорванная адаптером LIN шина просто восстанавливается как писал Glooom). Тоесть если с адаптером что то случится, то это не нарушит работу штатной системы, просто пропадут дополнительные функции предоставляемые адаптером.

GloooM, респект и удачи в налаживании дальнейшего производства и нового функционала.
