Re: Музыка в 1117

Разрешите поделиться опытом малозатратной) установки 16 см акустики на фронт.
Малозатратной как в плане финансов так и времени)
Будет немного фото.

Добавлено через 7 минут

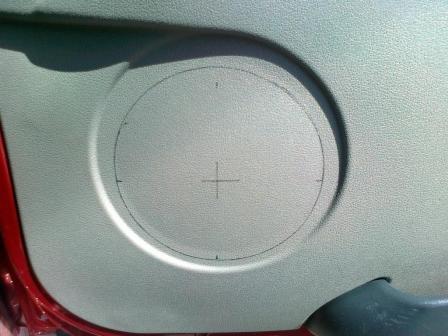

Итак) Шаг первый - прикладываем декоративное кольцо от динамика и размечаем его положение на обшивке двери. Так же необходимо разметить ценрт.

Добавлено через 4 минуты


Добавлено через 3 минуты

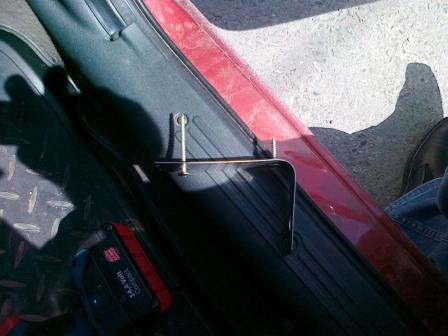

Шаг второй - сверлим отверстие в центре и с помощью вот такого приспособления
прорезаем обшивку.

Добавлено через 2 минуты

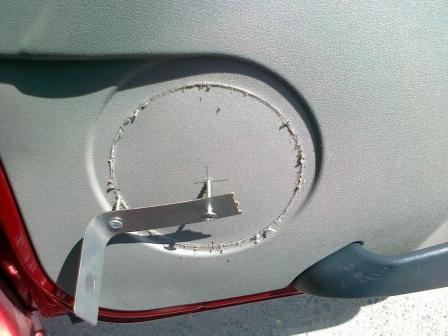

Режем


Добавлено через 51 секунду

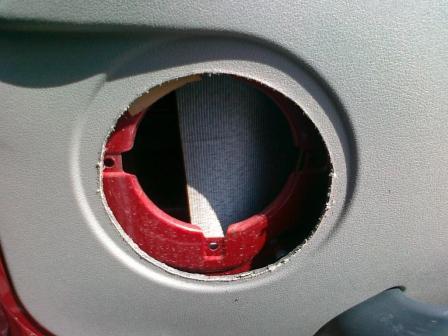

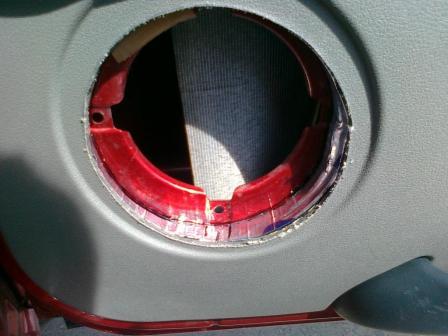

Получаем


Добавлено через 1 минуту
На этом этапе у нас закрадываются первые подозрения, что динамик в штатное отверстие в металле не поместится)

Добавлено через 18 минут

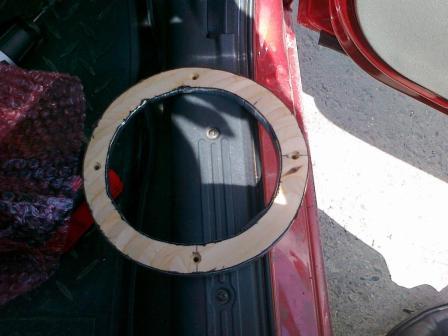

Шаг третий - берем проставочное кольцо

изготовлено по технологии описанной на форуме - склейка из четырех частей 6 мм фанеры и доводка шлифмашиной.
Отстегиваем клипсы в нижнем углу и просовываем кольцо. Затем ориентируем кольцо по месту и отмечаем его расположение


Добавлено через 1 минуту
Подозрения что динамик не поместится крепнут)

Добавлено через 8 минут

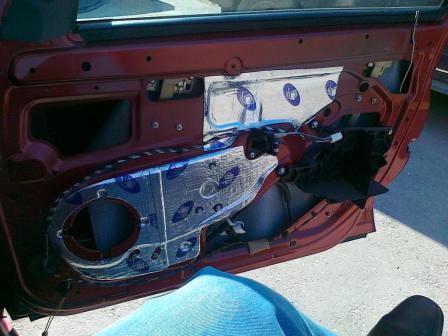

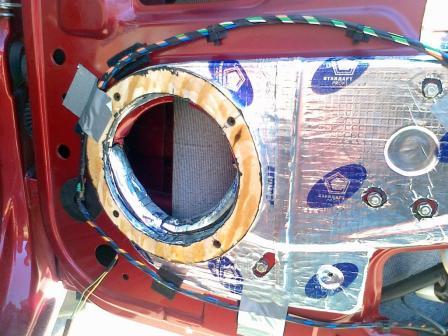

Шаг четвертый - снимаем обшивку двери и наносим на плоские участки металла вибропласт



Привинчиваем проставочное кольцо на место и очередной раз убеждаемся что динамик на место не садится(

Добавлено через 59 минут

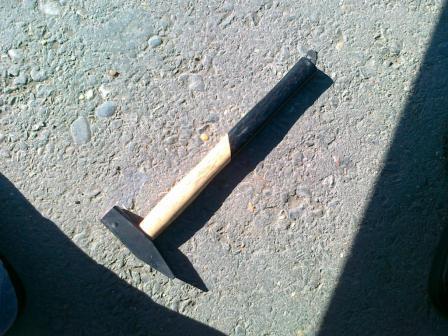

Продолжаем... Так как электролобзик у меня есть, а вот электричества рядом с машиной нет, было решено применить специнструмент



Добавлено через 2 минуты

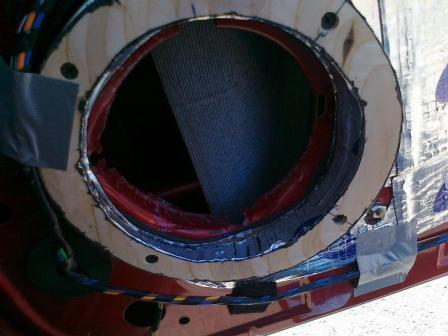

Раскусываем нижнее и левое отверстие под винты и "легкими ударами молотка")) придаем нужную форму



Добавлено через 3 минуты
Маскируем это кусочками вибропласта) и заливаем все мовилем)



Добавлено через 1 минуту
По необходимости под штатную проводку подклеиваем кусочки битопласта.

Добавлено через 6 минут

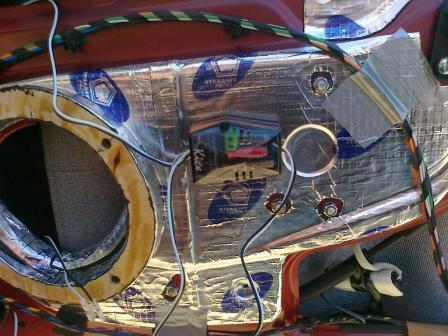

Приклеиваем кроссовер на двухсторонний скотч из комплекта акустики



Отрезаем штатные клеммы и припаиваем вход кроссовера

http://www.lkforum.ru/picture.php?al...ictureid=13214

Добавлено через 2 минуты
Я мог бы сказать что пайка нужна для надежности или качества звука)), но на самом деле в комплекте клеммы не были предусмотрены а ехать в магазин было лень)

Добавлено через 1 минуту

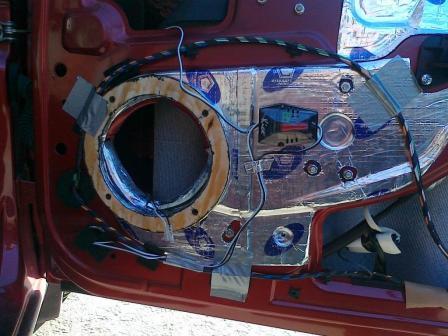

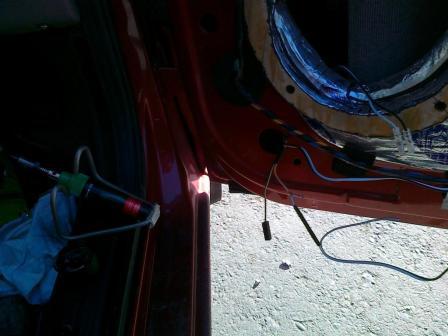

Фиксируем все провода



Добавлено через 13 минут
Шаг пятый - переходим к пластику.

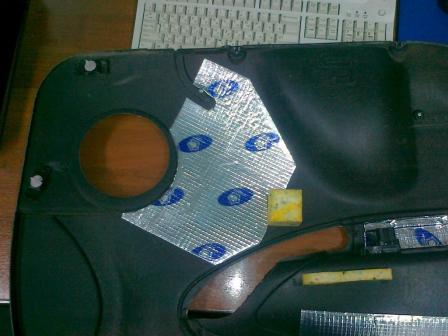

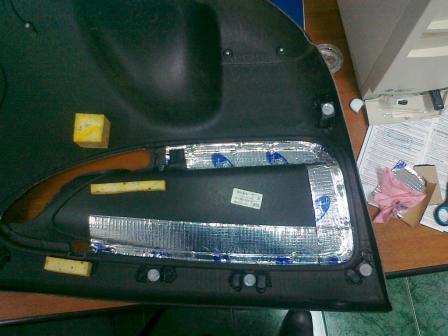

Наклеиваем вибропласт на стыки частей



и на плоскость рядом с отверстием под динамик

http://www.lkforum.ru/picture.php?al...ictureid=13217

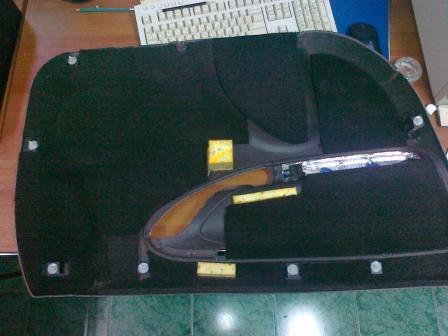

поверх наклеиваем битопласт

http://www.lkforum.ru/picture.php?al...ictureid=13218

Добавлено через 1 минуту



Добавлено через 4 минуты

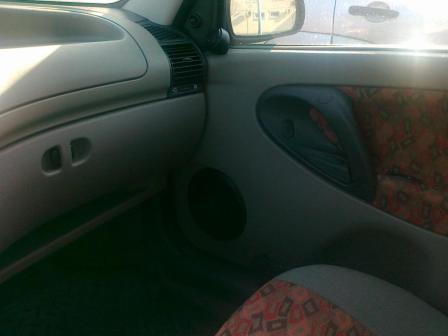

Шаг шестой - устанавливаем все на место



получаем



Добавлено через 4 минуты
Шаг седьмой - повторяем все со второй дверью))

Заключение - затраты:
финансы:
материал - два листа вибропласта, лист битопласта - около 700 р.
акустика - Kicx PD-6.2 - около 1800 р.

время - где то по три часа на дверь)
Archi_m вне форума   Ответить с цитированием Вверх
Старый 05.04.2012, 12:22   #452
Постоялец

Аватар для JVN

Регистрация: 21.02.2011
Адрес: Ярославль
Пол: Мужской
Сообщений: 396
Вес репутации: 15 JVN находится на правильном путиJVN находится на правильном пути
Отправить сообщение для JVN с помощью ICQ
Re: Музыка в 1117

Archi_m, отличное решение, задумался сделать так же, пара вопросов: почему бы не взять сразу фанеру нужной толщины, вместо проклейки 4 по 6 мм? почему не прикрутить динамик сразу сквозь проставочное кольцо к металлу?
__________________
http://www.drive2.ru/cars/lada/kalina_wagon/kalina_wagon/jvn/
JVN вне форума   Ответить с цитированием Вверх
Старый 05.04.2012, 13:12   #453
Новичок

Регистрация: 02.04.2012
Адрес: Махачкала
Возраст: 48
Пол: Мужской
Автомобиль: 11174
Сообщений: 5
Вес репутации: 0 Archi_m не успел проявить себя
Re: Музыка в 1117

Спасибо.
Проставка получается по самому тонкому месту 5 мм, по самому толстому 24 мм.
Проставка зафиксирована отдельно для того чтобы избежать лишнего гемороя при сборке/разборке, но это не мешает прикрутить динамик сквозь нее к металлу двери)
Archi_m вне форума   Ответить с цитированием Вверх
Старый 05.04.2012, 22:13   #454
Нижегородская ячейка

Аватар для Titsen

Регистрация: 09.07.2011
Адрес: Н.Новгород
Возраст: 60
Пол: Мужской
Автомобиль: 11176-33-036 Рислинг 2011
Сообщений: 856
Вес репутации: 262 Titsen имеет репутацию за пределами доброй репутацииTitsen имеет репутацию за пределами доброй репутацииTitsen имеет репутацию за пределами доброй репутацииTitsen имеет репутацию за пределами доброй репутацииTitsen имеет репутацию за пределами доброй репутацииTitsen имеет репутацию за пределами доброй репутацииTitsen имеет репутацию за пределами доброй репутацииTitsen имеет репутацию за пределами доброй репутацииTitsen имеет репутацию за пределами доброй репутацииTitsen имеет репутацию за пределами доброй репутацииTitsen имеет репутацию за пределами доброй репутации
Отправить сообщение для Titsen с помощью Skype™
Re: Музыка в 1117

Цитата:
Сообщение от Archi_m Посмотреть сообщение
Разрешите поделиться опытом малозатратной) установки 16 см акустики на фронт.
Малозатратной как в плане финансов так и времени)
Будет немного фото.
Молодец! Будем дерзать.

Большой + !
__________________


— А хочешь "Жигули"? Представляешь, такой маленький, а уже "Жигули"...
("Гостья из будущего")


— На знаке ограничения скорости написано 90 км/ч!
— А я думал, что это для скейтбордов.

("Такси")


Вы не замечали, что когда едешь за рулём, тот кто едет быстрее Вас - козёл, а кто медленее - идиот?
(Дорожные мысли)
Titsen вне форума   Ответить с цитированием Вверх
Старый 05.04.2012, 22:48   #455
Свой человек

Аватар для Jbanks

Регистрация: 17.11.2010
Адрес: Тольятти
Возраст: 44
Пол: Мужской
Автомобиль: 11186-33-046
Сообщений: 586
Вес репутации: 16 Jbanks находится на правильном путиJbanks находится на правильном путиJbanks находится на правильном пути
Re: Музыка в 1117

Цитата:
Сообщение от Archi_m Посмотреть сообщение
Разрешите поделиться опытом малозатратной) установки 16 см акустики на фронт.
1. Циркуль зачёт на 3-м фото

А теперь по существу... Почему не заклеил технологические окна? Смысл работы???

Для чего вибра и зачемна карте двери?
Jbanks вне форума   Ответить с цитированием Вверх
Старый 06.04.2012, 08:48   #456
Освоившийся

Регистрация: 10.01.2012
Адрес: Воронеж
Возраст: 48
Пол: Мужской
Сообщений: 181
Вес репутации: 15 sergh3 имеет великолепную ауру вокруг себяsergh3 имеет великолепную ауру вокруг себяsergh3 имеет великолепную ауру вокруг себяsergh3 имеет великолепную ауру вокруг себяsergh3 имеет великолепную ауру вокруг себяsergh3 имеет великолепную ауру вокруг себяsergh3 имеет великолепную ауру вокруг себяsergh3 имеет великолепную ауру вокруг себяsergh3 имеет великолепную ауру вокруг себя
Re: Музыка в 1117

угу, приблуда для вырезания отверстия в обшивке понравилась )))))))
sergh3 вне форума   Ответить с цитированием Вверх
Старый 06.04.2012, 09:51   #457
Новичок

Регистрация: 02.04.2012
Адрес: Махачкала
Возраст: 48
Пол: Мужской
Автомобиль: 11174
Сообщений: 5
Вес репутации: 0 Archi_m не успел проявить себя
Re: Музыка в 1117

Цитата:
Сообщение от Jbanks Посмотреть сообщение
А теперь по существу... Почему не заклеил технологические окна? Смысл работы???

Для чего вибра и зачемна карте двери?
Попробую подвести теоретическую базу

Заклейкой технологических окон мы пытаемся получить из двери закрытый акустический ящик. При изготовлении ЗЯ есть три условия:
1. герметичность
2. максимальная жесткость стенок
3. акустическое демпфирование внутреннего объема

Т.е. для получения максимального эффекта необходима тотальная обработка металла виброизолятором и шумопоглотителем, а это уже совсем другие трудозатраты)
Ну а по поводу карты - так как при открытых тех. окнах она является одной из стенок, то виброй я попытался немноко увеличить ее жесткость и снизить резонансную частоту.
Archi_m вне форума   Ответить с цитированием Вверх
Старый 06.04.2012, 10:58   #458
Свой человек

Аватар для Jbanks

Регистрация: 17.11.2010
Адрес: Тольятти
Возраст: 44
Пол: Мужской
Автомобиль: 11186-33-046
Сообщений: 586
Вес репутации: 16 Jbanks находится на правильном путиJbanks находится на правильном путиJbanks находится на правильном пути
Re: Музыка в 1117

Цитата:
Сообщение от Archi_m Посмотреть сообщение
для получения максимального эффекта необходима тотальная обработка металла виброизолятором и шумопоглотителем,
Здесь нет жёского определения, что необходимо в ноль укатывать всю площадь... Как помню ни один человек это говорил Но сам багажник можно сказать в ноль укатал - может и ошибка. Но щас к удивлению не слышу дребезга от крышки багажника и крыльев так как было помню на семёрке и от проезжающих "громких" девяток
Jbanks вне форума   Ответить с цитированием Вверх
Старый 06.04.2012, 11:30   #459
Новичок

Регистрация: 02.04.2012
Адрес: Махачкала
Возраст: 48
Пол: Мужской
Автомобиль: 11174
Сообщений: 5
Вес репутации: 0 Archi_m не успел проявить себя
Re: Музыка в 1117

Цитата:
Сообщение от Jbanks Посмотреть сообщение
Здесь нет жёского определения, что необходимо в ноль укатывать всю площадь...
Да, виброй допустимо закрывать 70% поверхности(критично - большие ровные поверхности), шумопоглотитель должен укладываться по всей поверхности без зазоров. Но это все не актуально при установке акустики Kicx в калину
Поймите меня правильно - машина мне нравится, но вот добиться Hi-End звука в ней(особенно в движении) это нужно быть фанатом.
Я не готов столько времени посвящать машине
Archi_m вне форума   Ответить с цитированием Вверх
Старый 06.04.2012, 17:44   #460
Саранская ячейка

Аватар для Stivdoctor

Регистрация: 22.07.2009
Адрес: г.Саранск
Возраст: 44
Пол: Мужской
Автомобиль: 1117
Сообщений: 569
Изображений: 10
Вес репутации: 19 Stivdoctor является по-настоящему хорошимStivdoctor является по-настоящему хорошимStivdoctor является по-настоящему хорошимStivdoctor является по-настоящему хорошимStivdoctor является по-настоящему хорошимStivdoctor является по-настоящему хорошимStivdoctor является по-настоящему хорошимStivdoctor является по-настоящему хорошимStivdoctor является по-настоящему хорошимStivdoctor является по-настоящему хорошимStivdoctor является по-настоящему хорошим
Re: Музыка в 1117

Archi_m, простите. я что-то не понял... Вы динамик через обшивку к девянной проставке крепили. Или сразу к дереву, а сверху обшивка с решёткой?
Stivdoctor вне форума   Ответить с цитированием Вверх
