Апгрейд музыки в к2 люкс. Часть 2.

Запись от BigKot размещена 21.07.2014 в 08:27
Обновил(-а) BigKot 11.08.2014 в 13:06

---

Предыдущие части:
Апгрейд музыки в к2 люкс.
Апгрейд музыки в к2 люкс. Провода.
Апгрейд музыки в к2 люкс. Провода. Часть 2


Вобщем произвёл очередной шаг вперёд.
Протянил аккустические провода от усилителя в задние двери, подключил к штатным динамикам, подключил к штатной ММС усилитель через линейные кабели + управление включения усилителя. Использовался магазинный разъём с тюльпанами на 4 канал + ремоут (Rem).
Итог - особо ничего сверхъестественного не произошло, как и ожидалось. )
Да, звук задних колонок стал чуть чище, т.к. ещё и порезал фильтром усилителя нижние частоты ориентировочно от 200Гц, иначе присутствовало надоедливое бубнение в попу водителя.
А самое главное Ж выяснилось после заводки авто - появилась наводка на задние колонки (передние пока напрямую от ММС). Наводка составная: 1я наводка - равномерная низкочастотная "трель", 2я наводка - периодическое подпискивание, похожее на свист электронного дросселя.

Нашёл бодание с аналогичной бедой на драйве:
Подключение усилителя к штатному ГУ, наводки в системе.
Там же в комментариях есть ссылочка.
В ней есть такое упоминание:
При использовании контакта №3 - GND линейных выходов возможно появление фона на выходе усилителя при работающем двигателе. В этом случае просто не ставьте провода экранов линейных проводов на этот контакт, а закрепите их на минус или корпус магнитолы и фон пропадет...
Для начала попробую изучить как распаяны экраны межблоков, и попробовать побороть фон игрой с экранами..


У меня оба варианта реализации осуществимы:
1 Вариант - смена ГУ. (есть в наличии)
2 Вариант - подключение усилителя по высокоуровневым выходам ГУ. (есть в наличии)
К какому приступить пока думаю..

UPD
Сделал следующее:
1. Отвязал экран межблоков на стороне усилителя от сигнального провода (оставил в воздухе) - наводка на месте.
2. В исо разъёме перенёс "землю" с 3го контакта на корпус магнитолы - наводка на месте, а по ощущению даже сильней, или у меня уже параноя. )

Т.к. межблок представляет из себя пару проводов(витую?) в дополнительном двойном экране, то попробую сделать переходники для тюльпанов, чтобы подать сигнал на высокоуровневые входы усилителя с выходов ММС на динамики. Это позволит не кидать дополнительные провода.

UPD2
Укорачивал межблоки.. Мда, лучше чем сам явно никто не спаяет коннекторы! Ещё раз убедился - лучше (но не всегда дешевле) сделать доступные вещи самому. Хотел межблоки паять сам, но закуп получался порядка 3тыр с гарантированным качеством комплектующих, думал уж "завод" за 2,5тыр в розницу сделает не хуже... Гораздо хуже.
Мои межблоки указаны ранее. Думаю другие, даже более дорогие не лучше..

UPD3
Побыстрому попробовал такие варианты:

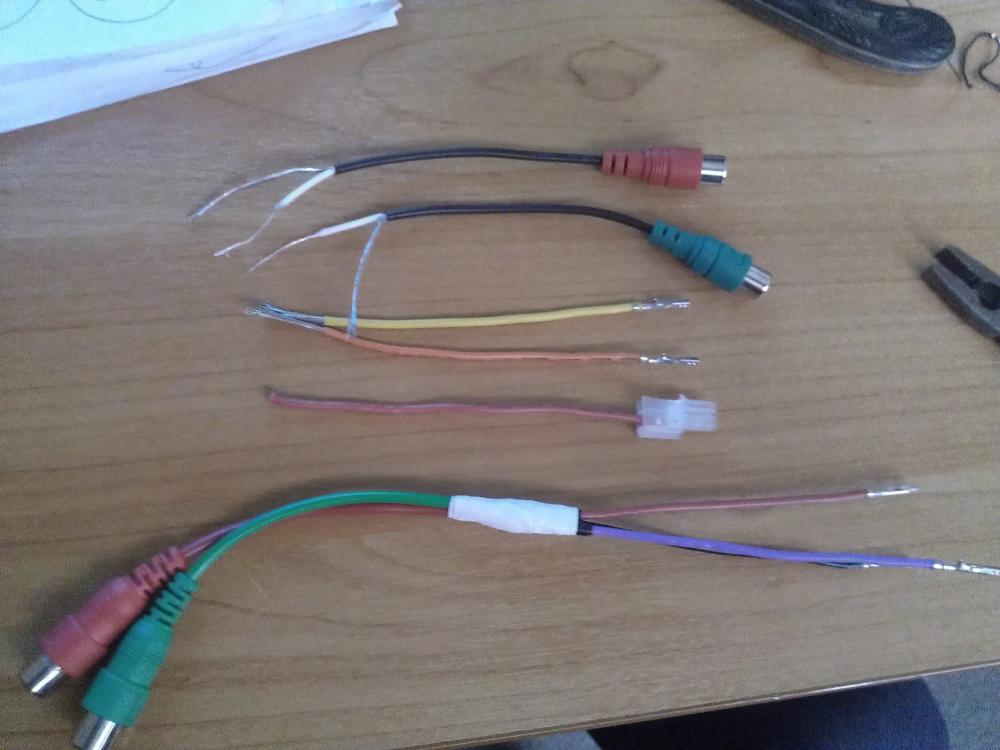

1. Собрал переходник миниисо-тюльпан, подключил к ММС и межблоку - наводки есть.
2. Выдернул колодку с аккустическими проводами из ММС - наводки есть.
3. Если общий(-) провод линейных выходов брать не из колодки ММС, а с корпуса ММС - наводки в несколько раз громче!
Сегодня буду делать эксперимент с заменой ГУ, станет ясно - на что идёт наводка, на общий вывод линейников ММС, или на что-то другое.

UPD4
Подключил другую голову, межблоки и вся схема та же... ТИШИНА! Даже тихого шипения не слышно..
Я в радости и печали.
Линейные выходы ММС гавно.. Аккустика полное гавно. даже задние оставлять передумал.
Продолжение следует.

UPD5
Долго писать не буду, вот линк.
Смысл в том, что наводки были НЕ виной ММС! Беру свои слова в её адрес обратно, и приношу ей извинения! )) Специально не стал править оскорбления в её адрес, чтобы показатьвсе мои изыскания и мучения. ))

На данный момент остановился на том, что ММС будет стоять! Установил альтменю - вот это я вам скажу вещь!!! Штатных программистов Ителмы лишить премии в счёт людей, проделавших такую титаническую работу по приведению программной составляющей ММС с действительно дружелюбному и полноценному юзабилити!!!
Шить/не шить прошивки каждый решает сам, но вот альтменю просто категорически советую!

Миниатюры



Размещено в Без категории

Просмотров 12660 Комментарии 16

Комментарии

1. 	поищи фильтр для двигателя приоровского, там есть разъем, а самого фильтра нет, можно поставить его как на приорах, а затем делать как на драйве
   	Запись от xbz размещена 22.07.2014 в 01:58

2. 	Цитата: Сообщение от xbz поищи фильтр для двигателя приоровского, там есть разъем, а самого фильтра нет, можно поставить его как на приорах, а затем делать как на драйве Я так понимаю речь о конденсаторе? Сначала попробую на высокоуровневые входы усилителя подать, чтобы исключить момент наводки на межблоки, т.к. на аккустические не наводит 100%, проверил.
   	Запись от BigKot размещена 22.07.2014 в 05:06

3. 	http://www.lkforum.ru/showthread.php?t=31120
   	Запись от xbz размещена 23.07.2014 в 04:29

4. 	http://www.drive2.ru/l/288230376152506167/
   	Запись от xbz размещена 23.07.2014 в 04:29

5. 	http://www.compcar.ru/forum/showthread.php?t=3243
   	Запись от xbz размещена 23.07.2014 в 04:31

6. 	xbz, Спасибо за ссылки. Но эти теории я уже перечитал сто раз.. На практике зачастую гораздо "интересней". В данный момент перепробовал все методы заземления межблоков и ГУ - изменений в наводке ноль. Вывод пока только один у меня - развязка минуса на линейках внутри ГУ сделана через Ж. Послезавтра попробую подключить к этой же схеме свой альп, проверю своё предположение.
   	Запись от BigKot размещена 23.07.2014 в 05:25

7. 	"завод" за 2,5тыр в розницу сделает не хуже.Откуда цены такие дикие? Мне в 500р обошлись 4-канальные межблоки ноунейм.
   	Запись от Мыссык размещена 25.07.2014 в 01:07

8. Цитата: Сообщение от Мыссык "завод" за 2,5тыр в розницу сделает не хуже.Откуда цены такие дикие? Мне в 500р обошлись 4-канальные межблоки ноунейм. Ну.. есть вещи, когда начинаешь загоняться. Я купил два двухканальника по тыще с копейками за штуку. Понравилось качество, а так же наличие двух экранов. Когда делаешь какие-то геморойные вещи, как то прокладка кабеля - гораздо дороже переделывать потом, чем сразу кинуть норм кабель и забыть.

   Запись от BigKot размещена 25.07.2014 в 05:30

9. 	Убедил. Извини, не в тему, но больше не у кого спросить. На твой взгяд, обьем хлама в багажнике может повлиять на качество баса? Сегодня ехал 230км, багажник был на половину полон разного рода хламом. Было ощущение не очень четкого баса.
   	Запись от Мыссык размещена 25.07.2014 в 22:28

10. Цитата: Сообщение от Мыссык Убедил. Извини, не в тему, но больше не у кого спросить. На твой взгяд, обьем хлама в багажнике может повлиять на качество баса? Сегодня ехал 230км, багажник был на половину полон разного рода хламом. Было ощущение не очень четкого баса. На качество звука может влиять всё что угодно. С теоритической точки зрения обьём багажника значительно уменьшился, а он там и так не особо большой, так что думаю что легко могло повлиять, ибо противодавление на голову саба то увеличивается.

    Запись от BigKot размещена 26.07.2014 в 06:25

11. 	Может имеет смысл сделать в задней полке пару отверстий для "выхода звука"?
    	Запись от Мыссык размещена 26.07.2014 в 17:07

12. Цитата: Сообщение от Мыссык Может имеет смысл сделать в задней полке пару отверстий для "выхода звука"? Смысла не вижу. Ты часто ездишь с наполовину забитым багажником? Проще в таких случаях полку снять. Да и влезет больше. Сегодня протянл в переднюю дверь аккустический провод. Ты как дины ставил, кольца проставочные пилил? Дырку в двери увеличивал? Я размеры глобальные снял, надо заготовки из фанеры пилить, клеить.

    Запись от BigKot размещена 26.07.2014 в 19:53

13. 	Дины взял 16,5 с монтажной глубиной 55мм. Из мебельного ДСП (16мм)вырезал проставки-кольца. Лобзиком увеличил дыру в скелете двери. Проставки прикрутил 4мя саморезами к скелету. Дины прикрутил к проставкам. Вибра, шумка, бла бла бла, одел карту.
    	Запись от Мыссык размещена 27.07.2014 в 15:17

14. 	Цитата: Сообщение от Мыссык Дины взял 16,5 с монтажной глубиной 55мм. Из мебельного ДСП (16мм)вырезал проставки-кольца. Лобзиком увеличил дыру в скелете двери. Проставки прикрутил 4мя саморезами к скелету. Дины прикрутил к проставкам. Вибра, шумка, бла бла бла, одел карту. У меня дины глубокие. Начал делать проставки-подиумы. Хочу сделать так, чтобы не пилить обшивку. Посмотрим что получится.
    	Запись от BigKot размещена 27.07.2014 в 16:36

15. 	Проставка не должна быть толще 16мм. Иначе карта не оденется.
    	Запись от Мыссык размещена 27.07.2014 в 21:07

16. 	Цитата: Сообщение от Мыссык Проставка не должна быть толще 16мм. Иначе карта не оденется. Ну я все мерю по месту, прикладывая карту.
    	Запись от BigKot размещена 28.07.2014 в 03:18
