поднимаем бортовое напряжение на калине
Конечно есть аналогичная тема в форуме, но выложу и в дневник, прошло уже несколько месяцев после переделки, все работает на ура!
Если возникла потребность поднять напряжение бортсети или просто починить сгоревший регулятор то это вариант для меня однозначный. Поверьте, поднятие напруги на регуляторах т.н. нового образца тот еще гемор, кто в теме, тот поймет, поэтому:
Представляю очередной, а скорее окончательный вариант поднятия бортового напряжения в виде гибридного регулятора Россия-китай.
Китай- это корпус со щетками от приказавшего долго жить TRT-5.

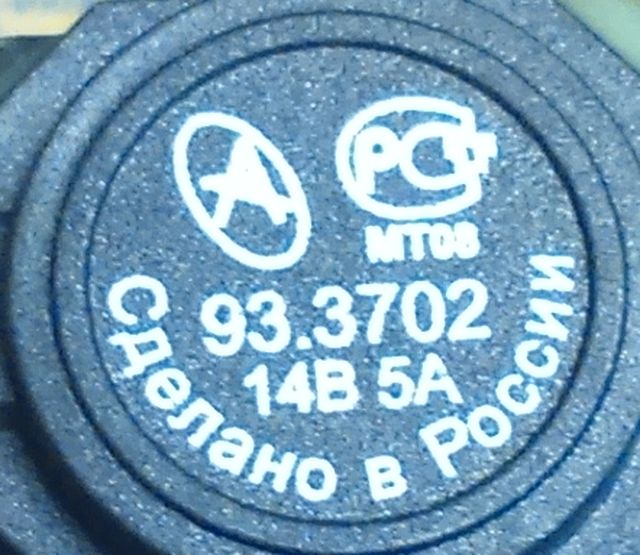

Если Вам надо поднять напряжение на сколько Вам нужно, то ищите регулятор 93.3702 фирма Астро г.Пенза в магазе сказали он шнивовский.
Не суть важно, он нового образца, контроль напряжения на клемме В+, учитывает обороты, щупает переменку, ток потребления в режиме покоя 0.2мА.
Замечание, еще не проверено зимой, но полагаю, при прогреве генератора НЕ роняет напряжение на 0.5в как родной трт-5.
Для доработки нужно добавить небольшое сопротивление к резисроту 4.7ком, отмечен красным на фото.
Зависимость примерно на 0.2в прибавки бортсети нужно добавить 100 ом.
Конечно можно сразу впаять нужное сопротивление, например, 4.9ком вместо 4.7 (это прибавит напругу примерно на 0.4в ), но такого номинала в ряду нет, проще перерезать дорожку и напаять добавочный резистор.
Иномарки тоже переделать вариант.
Самое смешное цена 270р.
Как всегда немного фото.
Если возникла потребность поднять напряжение бортсети или просто починить сгоревший регулятор то это вариант для меня однозначный. Поверьте, поднятие напруги на регуляторах т.н. нового образца тот еще гемор, кто в теме, тот поймет, поэтому:
Представляю очередной, а скорее окончательный вариант поднятия бортового напряжения в виде гибридного регулятора Россия-китай.
Китай- это корпус со щетками от приказавшего долго жить TRT-5.
Если Вам надо поднять напряжение на сколько Вам нужно, то ищите регулятор 93.3702 фирма Астро г.Пенза в магазе сказали он шнивовский.
Не суть важно, он нового образца, контроль напряжения на клемме В+, учитывает обороты, щупает переменку, ток потребления в режиме покоя 0.2мА.
Замечание, еще не проверено зимой, но полагаю, при прогреве генератора НЕ роняет напряжение на 0.5в как родной трт-5.
Для доработки нужно добавить небольшое сопротивление к резисроту 4.7ком, отмечен красным на фото.
Зависимость примерно на 0.2в прибавки бортсети нужно добавить 100 ом.
Конечно можно сразу впаять нужное сопротивление, например, 4.9ком вместо 4.7 (это прибавит напругу примерно на 0.4в ), но такого номинала в ряду нет, проще перерезать дорожку и напаять добавочный резистор.
Иномарки тоже переделать вариант.
Самое смешное цена 270р.
Как всегда немного фото.
