Обогрев сиденья своими руками

Обогрев сиденья своими руками.

Сломалась в очередной раз у меня очередная китайская попогрейка.

"Шо за нафиг?" - возмутился я и вскрыл внутренности произведения великих восточных мастеров.
Что же я увидел? Да ничего особенного: тонкий проводок (из неизвестного мне материала, желтого, но точно не медь, т.к. не паяется; удельное сопротивление немного выше, чем у меди) в ломкой изоляции (которая легко плавится спичкой) приклеен к куску обычной ткани.
Конец этого провода был в несколько витков намотан на термостат, для защиты от перегрева.

Провод этот был переломлен несколько раз в местах, где в обивке сиденья находятся швы.

Поскольку никаких спецматериалов в этом устройстве замечено не было, я решил сделать его "своими руками".

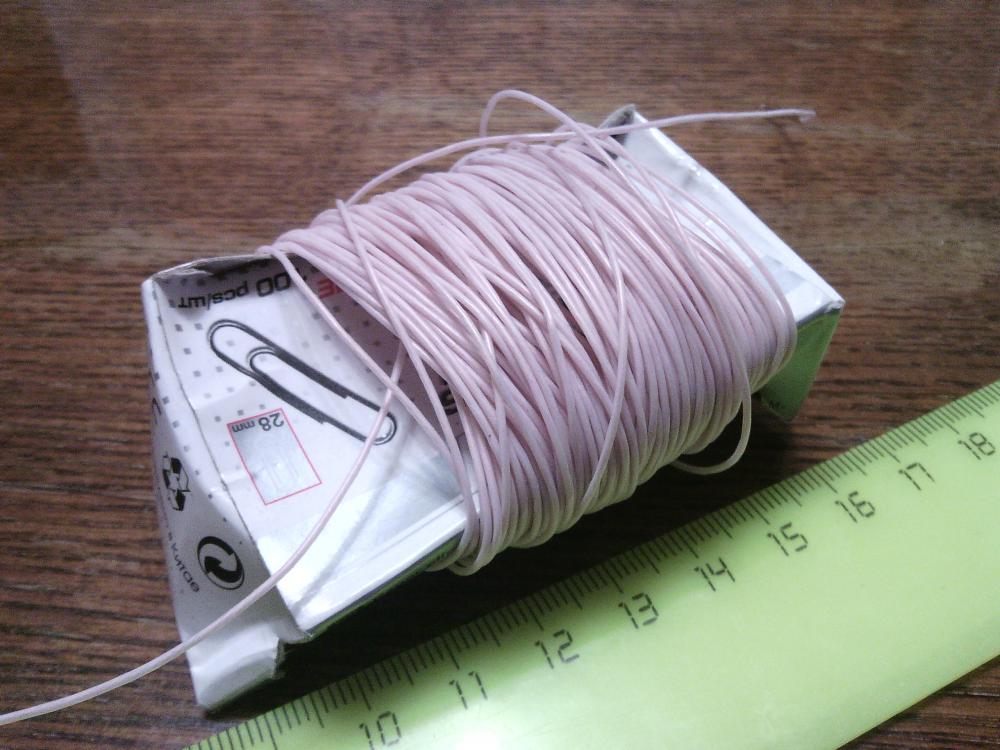

В качестве нагревательного элемента приобрел в радиодеталях провод в термостойкой (фторопластовой) изоляции - МГТФ-0,12. Чтобы получить требуемые 2,5 Ом (что соответствует примерно 5А) потребовалось 14 метров этого провода.


Забегая вперед скажу, что если соберусь делать это еще раз, то куплю провод МГТФ-0,07, т.к. на ту же мощность его потребуется около 10 метров, что будет проще уложить на такой маленькой площади.

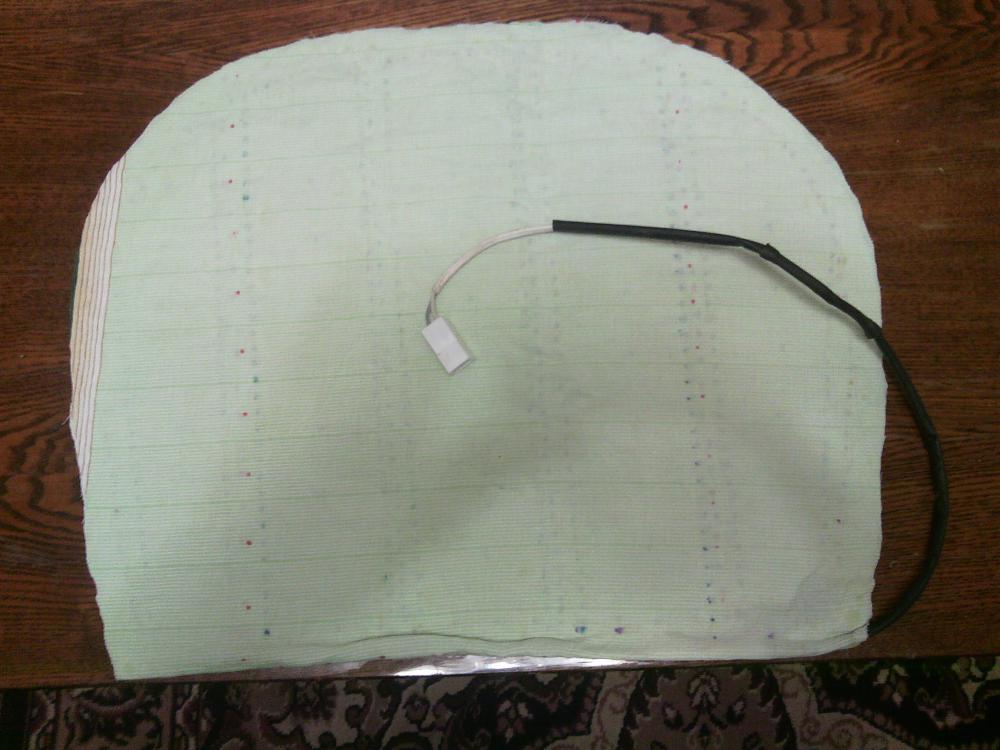

Далее взял обычную х/б ткань (от старой простыни), вырезал два фрагмента по форме сиденья, отметил на ней места, где проходят швы у обивки сиденья (красный пунктир).
В этом месте нагревательного элемента быть не должно, иначе он там снова переломится.

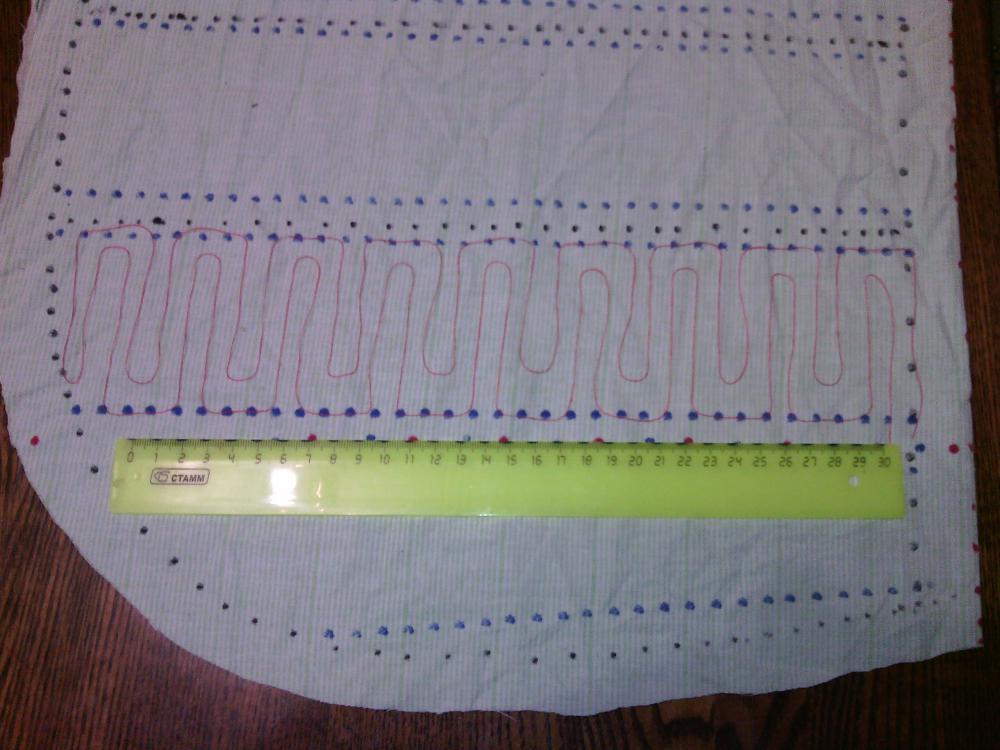

Рассчитал и разметил "сетку", по которой буду укладывать нагревательный элемент. Для простоты и удобства на этом этапе использовал нитку вместо провода.


Затем на ткань наклеил сам провод. Для этого использовал обычный клей Момент. Наносить его надо совсем чуть-чуть, тогда он не протекает через ткань и быстро схватывается.
Также надо иметь в виду, чтобы нагревательный провод нигде не пересекался. В этом вопросе я накосячил (правый верхний угол) и в месте пересечения одел на провод термоусадочную трубку.
Один конец провода намотал на термостат (защита от перегрева и возгорания), достаточно 2-3 витков. Я использовал термостат от старой китайской попогрейки. Можно взять новый градусов на 80-85 - http://www.chipdip.ru/product/ksd9700-85/.
Концы нагревательного элемента припаял к проводу (маркировка ПУНГП 2х0,75 - реальное сечение явно меньше) и заизолировал термоусадкой.


Сверху приклеил второй фрагмент ткани.


Вот и всё.
Данное устройство прекрасно служит мне уже второй сезон.

P.S.: Замечу, что сиденье нагревается довольно быстро (через 2 минуты начинает ощущаться потепление, через 6 минут подогрев хочется выключить) и если его через несколько минут не отключить, то срабатывает термостат. Поэтому вполне можно уменьшить немного потребляемый ток или использовать кнопки включения с таймером.

Больше фотографий с высоким разрешением можно посмотреть на Я.Диске: https://yadi.sk/d/MmilHf4SwyuUH
