Смазка тросика ручного тормоза
Задумался про небольшой ремонт,тросик стал заедать ,хрустит..купил новые и решил смазать,так сказать на всякий случай))а вдруг дольше проработает?
Для этого было сделано приспособление для продавливания пластичной (мягкой очень) смазкой,не Литол-24

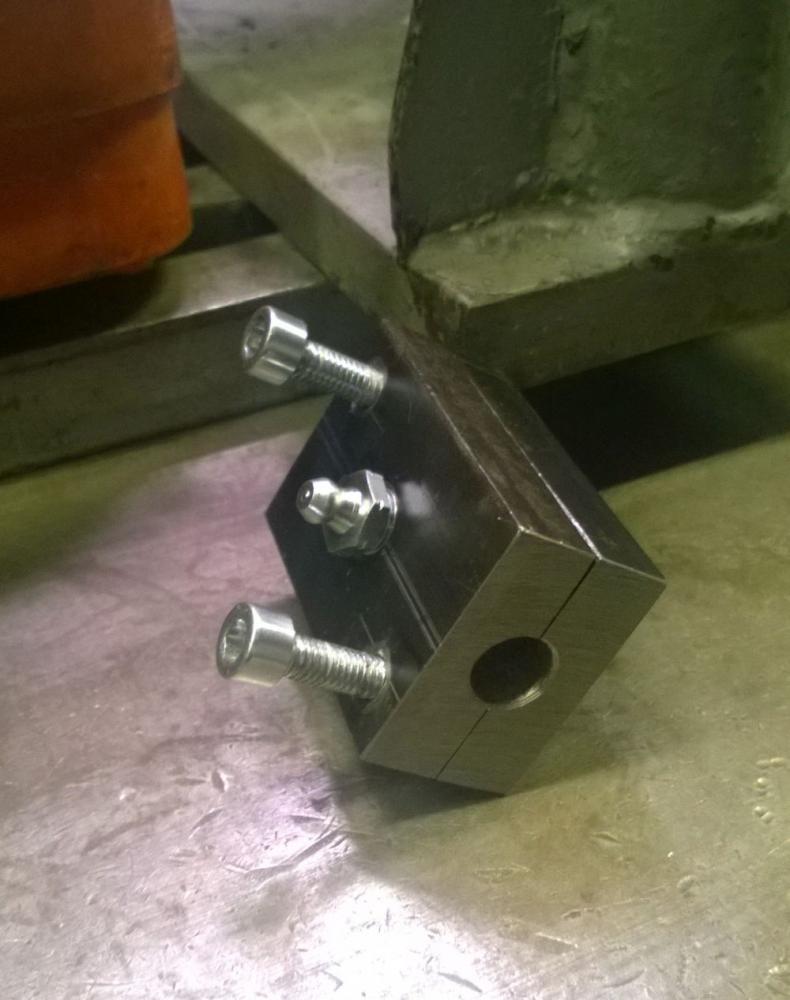

Вот в сборе
вот по частям,видно прессмаслёнка
оболочка тросика сама Ф10 мм,тросик Ф3 мм..отверстия сделаны на 11 мм 10 мм для упора оболочки и 4 мм для тросика
Для удобства работы можно снять пружинку,я снимал совсем,потом удобнее прогнать тросик по оболочке по всей длине прямо во время запрессовки
для уплотнения по корпусу, по оболочке и по тросику применил тонкую сырую резину 1мм,она хорошо обжимается и не даёт маслу протекать через щели
один тросик попробовал нигролом,ваще в лёгкую зашёл от шприца под давлением,но потом его слил и запрессовал пластичную,прогнал тросик по всей длине,теперь он хорошо смазан,от души..
вот в сборе...
Буду рад,если кому-то пригодится мой опыт,а то тросики вообще сухие продаются..
ДОПОЛНЕНИЕ ....
по смазке не знаю марку,сказали ШЕЛЛ,низко температурная, очень пластичная,когда закладывал в шприц,практически затекла сама не постукивая по нему,
вот две половинки в сборе,крепёжные винты не показаны,таким образом толщина плиток по 12 мм
отверстия сделаны плотно в верхней половинке Ф6мм, в нижней плитке нарезана резьба М6
надеюсь понятно,
а вот разъяснение по последнему фото,сырая резина размещается ВОКРУГ оболочки и тросика(показал на карандаше)),играет как сальник ,тросик можно двигать при смазывании,легче идёт смазка ,а также тонким жгутиком по плоскости приспособы
Для этого было сделано приспособление для продавливания пластичной (мягкой очень) смазкой,не Литол-24
Вот в сборе
вот по частям,видно прессмаслёнка
оболочка тросика сама Ф10 мм,тросик Ф3 мм..отверстия сделаны на 11 мм 10 мм для упора оболочки и 4 мм для тросика
Для удобства работы можно снять пружинку,я снимал совсем,потом удобнее прогнать тросик по оболочке по всей длине прямо во время запрессовки
для уплотнения по корпусу, по оболочке и по тросику применил тонкую сырую резину 1мм,она хорошо обжимается и не даёт маслу протекать через щели
один тросик попробовал нигролом,ваще в лёгкую зашёл от шприца под давлением,но потом его слил и запрессовал пластичную,прогнал тросик по всей длине,теперь он хорошо смазан,от души..
вот в сборе...
Буду рад,если кому-то пригодится мой опыт,а то тросики вообще сухие продаются..
ДОПОЛНЕНИЕ ....
по смазке не знаю марку,сказали ШЕЛЛ,низко температурная, очень пластичная,когда закладывал в шприц,практически затекла сама не постукивая по нему,
вот две половинки в сборе,крепёжные винты не показаны,таким образом толщина плиток по 12 мм
отверстия сделаны плотно в верхней половинке Ф6мм, в нижней плитке нарезана резьба М6
надеюсь понятно,
а вот разъяснение по последнему фото,сырая резина размещается ВОКРУГ оболочки и тросика(показал на карандаше)),играет как сальник ,тросик можно двигать при смазывании,легче идёт смазка ,а также тонким жгутиком по плоскости приспособы
Всего комментариев 7
Комментарии
-
Еще были варианты/мысли устройства, но другой какой-нибудь конструкции ?Запись от aland размещена 04.09.2017 в 11:40
-
Спасибо за приспособу. Размеры заготовки пожалуйста и чертеж её еще в придачу хотелось бы))
Запись от aland размещена 04.09.2017 в 20:25
-
всё делалось на глазок,то есть нет точных размеров,какие железки нашёл те и приспособил,так же и пресс-масленкаЦитата:Сообщение от aland
Спасибо за приспособу. Размеры заготовки пожалуйста и чертеж её еще в придачу хотелось бы))
диаметр по оболочке тросика и по самому тросику, + 1мм для жгутика из сырой резины для уплотнения,
завтра заэскизирую полностью,с размерами и скину сюда с доп фотами уплотнения,дополню дневникЗапись от сергей2358 размещена 05.09.2017 в 16:46
-
Еще смазка интересует. Какая по температуре ? На морозе не задубеет?
Запись от aland размещена 06.09.2017 в 07:43
-
про смазку..применённая мною смазка "ШЕЛЛ" показала не плохие результаты(пока) но при температуре ниже -20°С немного туговато ходит ручник,но после пары раз поднятия-опускания,свободно,более низкой Т пока не было...Цитата:Сообщение от aland
Еще смазка интересует. Какая по температуре ? На морозе не задубеет?
ВЫВОД: можно применить более пластичную смазку,возможно "ЦИАТИМ-201" у него рабочая Т от -60°С и до +90°СЗапись от сергей2358 размещена 08.01.2018 в 09:21
-
Можно на заказ такую приспособу сделать ?
Запись от aland размещена 05.09.2018 в 08:12
-
Под масленку какая резьба ? Спс.
Запись от aland размещена 18.09.2018 в 13:16
