cevals, эмммм так написано 85гр... илья чего не вижу? -)
__________________ № ICQ : 493227065
Про Нижний Новгород коротенько
Нижний Новгород – это то место, где «горький» не только шоколад, но и старое название самого города.
Олень – не только ругательство, но и герб города.
ГАЗ не добывают, а собирают на заводе.
Стрелка – это не разборка крутых дядек, а слияние двух рек.
«Волга» – не только река, но и автомобиль.
Нижний Новгород – это то место, где «горький» не только шоколад, но и старое название самого города.
Олень – не только ругательство, но и герб города.
ГАЗ не добывают, а собирают на заводе.
Стрелка – это не разборка крутых дядек, а слияние двух рек.
«Волга» – не только река, но и автомобиль.
Итак эксперимент:
Вот ссылка - http://2114.ru/forum/showthread.php?t=19682 была встречена мной на просторах интернета и здесь на форуме во второй части темы(Александр универсал)
Сразу скажу, что чистота эксперимента провалилась, т.к. я нечаянно потянул за шток и вытащил его. Вставить обратно уже мешает воздух внутри (он выталкивает шток обратно), и поэтому начальное положение штока поменялось. Но я не отчаивался и продолжил.

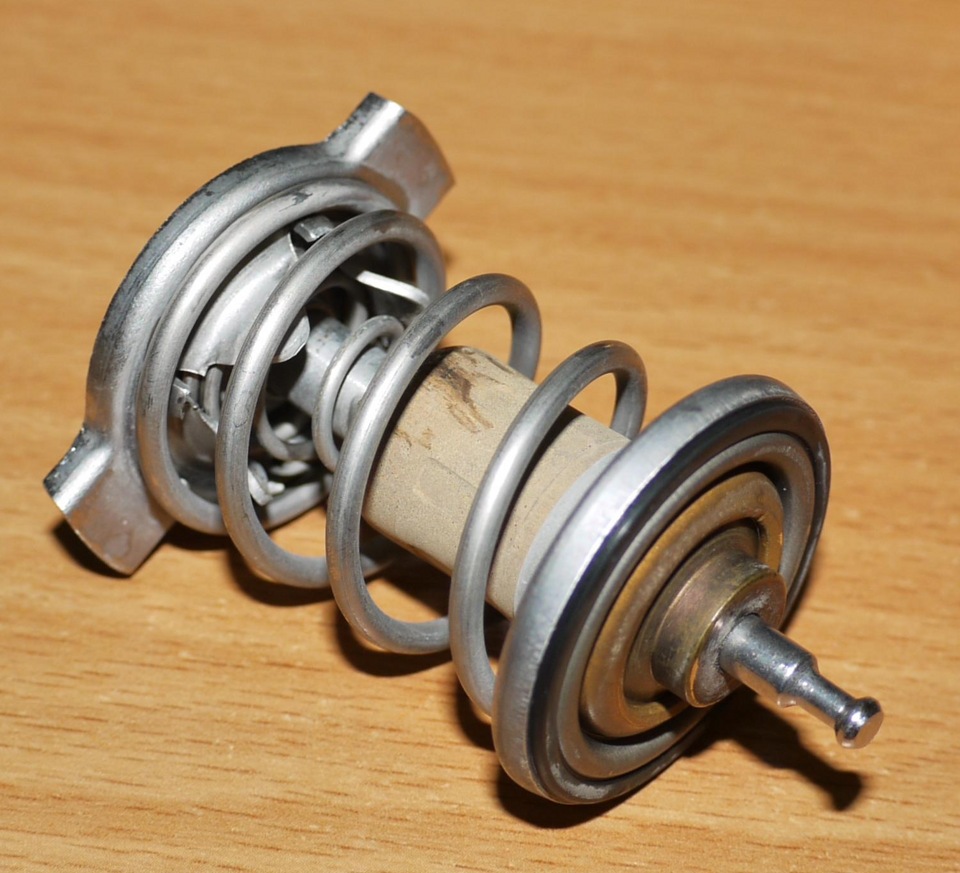

Основные параметры - это ход штока с тарелкой, и длина штока холодного.
Итак исходные данные: Температура начала открытия 80-81С
Ход штока - 11,4мм
Длина штока - 10,4мм Температура начала открытия нужная 86-87С
Ход штока - 8,6-9мм
Длина штока - 11,2мм (после того как вытащили его и обратно вставили)
Шток подточил напильником примерно на 1,1 или 1,5мм в этом диапазоне. Эх жалко что вытащил его. Поэтому аккуратнее. Не надо вытаскивать шток.
я могу сделать вывод:
Подтачивая шток мы действительно смещаем температуру начала открытия термостата, но теряем ход штока, поэтому здесь нужно не переборщить, иначе термостат не будет полностью перекрывать байпас при температуре 100-102С.
Фото: http://a.d-cd.net/4b2a9c8s-960.jpg http://a.d-cd.net/c21f028s-960.jpg http://a.d-cd.net/ca1f028s-960.jpg http://a.d-cd.net/681f028s-960.jpg http://a.d-cd.net/941f028s-960.jpg Методика проверки:

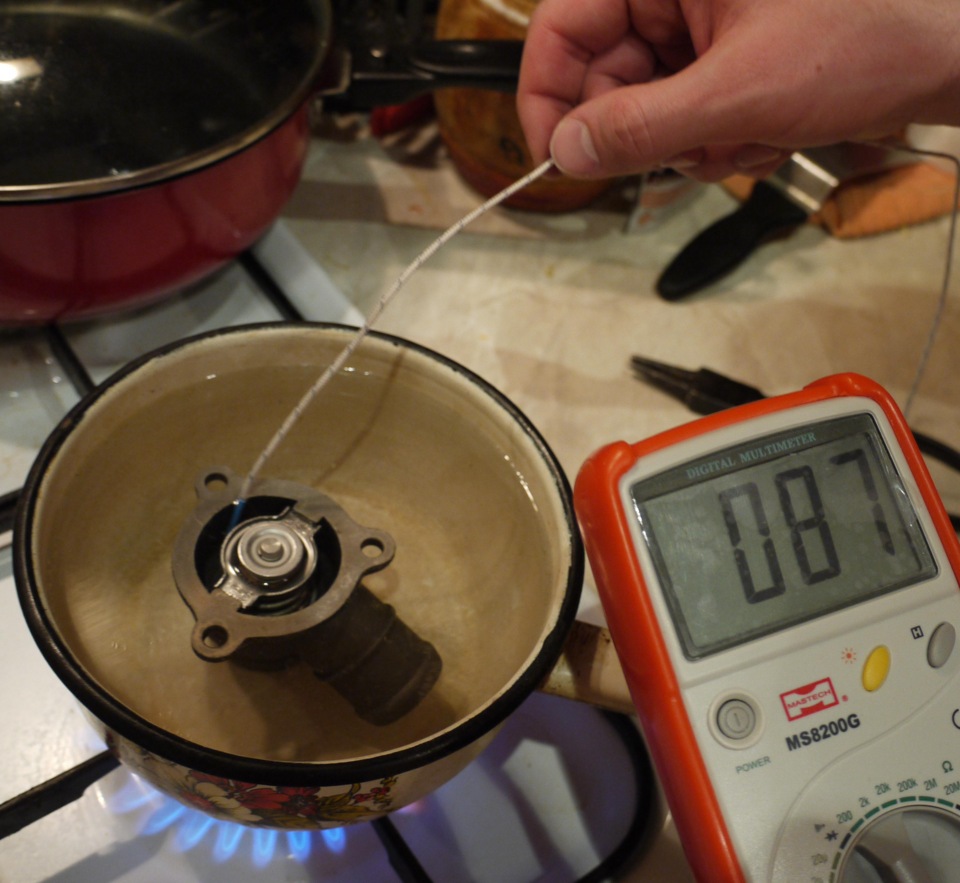

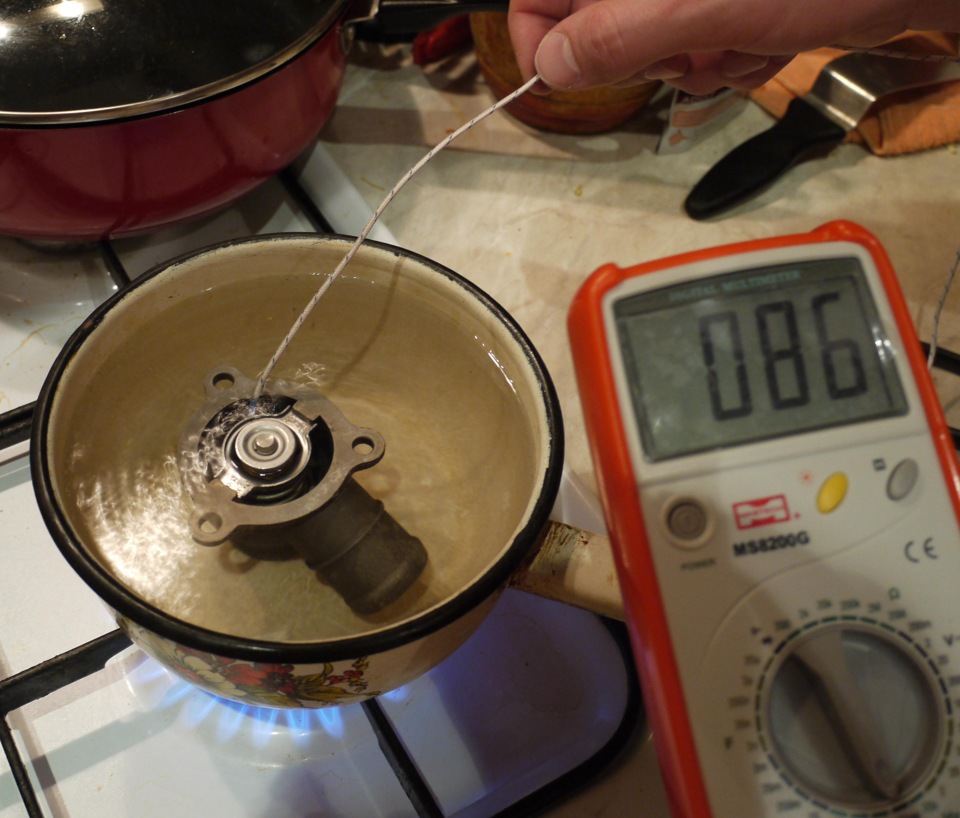

Опускаем крышку так, чтобы у нас был воздух под ней. Как начнет открываться клапан - пойдут пузырьки воздуха. Термопару держим рядом с термоэлементом.
Добавлено:
Измеряем шток надавив на него до упора
Длина штока - 8,1мм. Таким образом разница = 2,3мм. Как раз почти на эту же величину уменьшился ход штока.
Последний раз редактировалось cevals; 26.01.2013 в 22:44..
А зачем спиливать буртик?Если только для того чтобы всавка встала в корпус, я поворачивал всавку относительно ее оси на 180град. и все встает как надо.
А зачем спиливать буртик?Если только для того чтобы всавка встала в корпус, я поворачивал всавку относительно ее оси на 180град. и все встает как надо.
я объясню. На фото для сравнения две крышки, томсон и прамо. На томсоне нету никаких выступов, и в самом термостате выточка есть не спроста. Этим выступом мы можем повлиять на нормальный поток ОЖ. Поэтому мне не лень было его спилить, к тому же без особых усилий.
кстати как идея, ведь туда можно любую подходящую термовставку забабахать и от прамо и от лузара. а винт действительно поможет отрегулировать, когда термовставка постареет и температура начала открытия снизиться. Или на зиму выставить 87-88.
кстати как идея, ведь туда можно любую подходящую термовставку забабахать и от прамо и от лузара. а винт действительно поможет отрегулировать, когда термовставка постареет и температура начала открытия снизиться. Или на зиму выставить 87-88.
Доброго времени всем. Мой первый пост на этом форуме, хотя просматриваю ваш форум давно. Поэтому немного о сделанном. На своем авто пробую различные варианты СОД. Цель - добиться быстрого прогрева и стабильной темп-ры (+90*С) независимо от времени года и стоит ли авто/движется. В СОД - отстроенный термоэлемент с Тоткр 87*С, температура прогретого ДВС 89-90*С (по приборке и БК), в движении, в любое время года.
Термостаты Калины и Приоры отличаются корпусом, но работа их одинакова.
Важно не только темп-ра открытия (указано на корпусе термостата), но и закрытия, т.е. гистерезис. Минимального у нового +/- 2*С и увеличивающегося со временем. Ход при полном открытии (102*С) не менее 8 мм., больше - лучше. "Герметичность" перекрытия большого круга начинает играть заметную роль, при низких темп-рах, на темп-ру в СОД (снижение).
Недавно приобрел вставку Vernet 6780.85. Собрал и отстроил на Тоткр 87*С, Тзакр 85*С, ход 8 мм, при 100*С. Описал в http://www.priorovod.ru/blog.php?b=1521 Надеюсь кому-то поможет.
Еще о гистерезисе термостата в статье http://im.lipetsk.ru/a_mo_gisteresis.htm
