Отключение магнитолы при постановке на сигнализацию

[Sergey70]

Сообщение от ALK1980

Ребят, подскажите пожалуйста. Вот у меня сделано как в этой теме что при постановке на охрану отрубается асс. Класс. А нельзяли на этот провод еще запитать + от БК? У меня мультитроникс. Чета жрет он дохрена. Без него при включенной охране ток утечки 0.016А-0.018А, а с ним 0.047-0.49А. Хотелось бы сделать аккуратненько без лишней кнопки. Так бы удобно было как с магнитолой. Или +12 от мультика туда не повесишь?

Можно, если часы и настройки энергонезависимые.

[ALK1980]

Sergey70,Понял! Спасибо!

[ADADAD]

подключил маломощное пяти-контактное реле к выходу на питание датчика удара штатной сигнализации комплектации норма, потребление реле 0.048 ампер
доволен как слон :Yahoo:

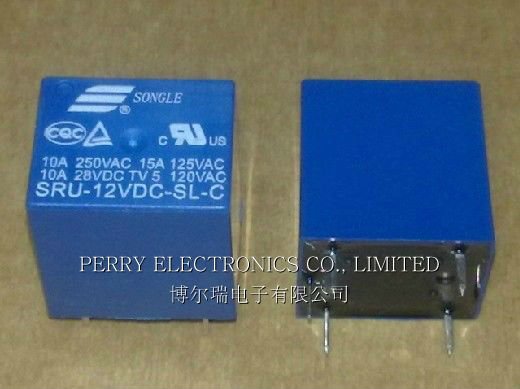

реле типа такого на 20А

[Sergey70]

ADADAD, чему радуешься? Реле твое 48 мА, а хороший датчик 0,8 мА. И вообще не понятно для чего там реле.

[Gorinich]

Sergey70, Так он думаю сделал так - на выходе питания доп.датчика появляется "напряжуха". "Напряжуха" включает реле. Реле перекидывает контакты и тем самым рвет питание магнитолы.
Итог - при постановке на охрану магнитола обесточивается, но жрется лишниж 0,048 ампер. В итоге 55/0,048 - 48 дней и аккумулятор пустой. С учетом потребления самой штатной сигналки.... Ну на месяц хватит. )))

[Sergey70]

Gorinich, ну тогда это глупо. Меньше полевого транзистора ни что не потребляет. В теме есть примеры схем.

[Gorinich]

Сообщение от Sergey70

Меньше полевого транзистора ни что не потребляет

Есть меньше... Бистабильное реле. Оно вообще не потребляет. Только в момент переключения "кушает".

[Sergey70]

Gorinich, ну это не нужно. В нашем случае полевика хватит, так как его ток потребления в сотни раз меньше саморазряда батареи

[Gorinich]

Sergey70, Да я не против. Просто пример еще меньшего потребления... в виде отсутствия потребления. ))))
Вообщем "мир, дружба, сосиська..." ))))

[161ru]

Прошу оценить мой вариант схемы подключения магнитолы.

1) Не вмешиваемся в штатный жгут панели приборов.
2) Добавляем предохранитель в цепь питания магнитолы, который в заводской аудиоподготовке отсутствует!
3) Магнитола включается (+ACC) нажатием кнопки при включенном зажигании. Кнопка ставится на место "попогрейки" или рядом с "аварийкой".
4) При выключении зажигания питание на магнитолу продолжает подаватсья до момента отжатия кнопки или до постановки автомобиля на охрану. Можно оставить музыку и забрать ключ, чтобы увели машину.
5) Питание на вход "+Bat" магнитолы подаётся через предохранитель постоянно (для работы часов и сохранения настроек).
6) Исключается возможность забыть магнитолу на паузе уходя от машины (уходя включем сигнализацию).
7) Реле самое простое, 4-контактное на 30 Ампер с панелькой. Кнопка, типа "десяточная противотуманка" с панелькой. Разъём ISO для магнитолы с отрезком проводов можно покупал в Ашане за 38 руб.
8) Если сигнализация стала на охрану или отжали кнопку, потребление схемы равно нулю (обмотка реле обесточена). Питание идёт только на память и часы магнитолы.
Если интересует подключение подсветки кнопки (чтобы индицировала подачу питания на магнитолу), могу нарисовать схему с номерами контактов кнопки.
