Здравствуйте angtar, хотел в личку написать, фотку не могу никак вставить, поэтому тут:
сам запаять не смогу, детали мелкие, понесу компьюторщику, надо ему ткнуть, что куда впаять:
покажите на фотке куда надо впаять резистор, а то у меня напряжение на выходе 16,5-17,5В.
ЗУ Орион 160

[angtar]

Сообщение от Oleggerman

Здравствуйте angtar, хотел в личку написать, фотку не могу никак вставить, поэтому тут:
сам запаять не смогу, детали мелкие, понесу компьюторщику, надо ему ткнуть, что куда впаять:
покажите на фотке куда надо впаять резистор, а то у меня напряжение на выходе 16,5-17,5В.

дай ему схему из п.4 первого поста темы, если грамотный, то разберется!
по фото 16 вывод считаем так: первый напротив точки и отсчет против часовой стрелки...
резистор надо впаивать между 16 и любым выводом, который на массе сидит: 1, 7, 9, 10

перед включением зарядного поставь резистор в среднее положение, а в качестве нагрузки подключи лампу ближнего или дальнего света, смотри по мощности, главное, чтобы ток был 5 ампер.
включи зарядное и выведи напряжение на выходе по желанию...

[Oleggerman]

Сообщение от angtar

по фото 16 вывод считаем так: первый напротив точки и отсчет против часовой стрелки...
резистор надо впаивать между 16 и любым выводом, который на массе сидит: 1, 7, 9, 10

Вот теперь все ясно, спасибо!
Будем воять

[Oleggerman]

angtar, подскажите пожалуйста, в свою зарядку хочу вставить такой китайский ампер-вольт метр.
https://ru.aliexpress.com/item/YB27V...308.4.2.6mOnIa
На вольтметр идет 2 провода, их хочу подключить к красному и черному проводам зарядки - подключать параллельно.
а вот от вольтметра идет три провода, я так понял для шунта, но мне достаточно тока до 10А (шунт пишут нужен для токов 50А)
провода черный, красный и синий. если я красный и черный провод врежу в разрыв красного провода зарядки, так прокатит? (ведь ток постоянно будет идти через амперметр).
Хочу чтоб ток и вольтаж в онлайн показывал.
С уважением

[angtar]

Сообщение от Oleggerman

angtar, подскажите пожалуйста, в свою зарядку хочу вставить такой китайский ампер-вольт метр.

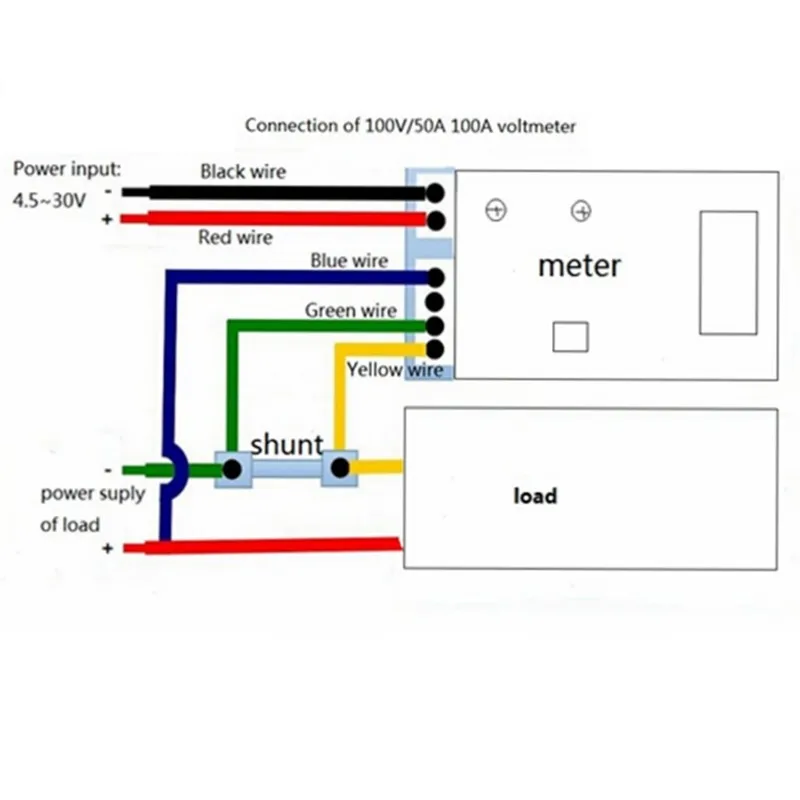

я себе такой поставил по этой схеме по твоей ссылке:

как ставил, не помню, давно было, а зарядное в гараже, на выходных заберу, тогда отвечу, как правильно подключать надо...
брал девайс с установленным шунтом на 10А

[BigKot]

Сообщение от Oleggerman

angtar, подскажите пожалуйста, в свою зарядку хочу вставить такой китайский ампер-вольт метр.
https://ru.aliexpress.com/item/YB27V...308.4.2.6mOnIa
На вольтметр идет 2 провода, их хочу подключить к красному и черному проводам зарядки - подключать параллельно.
а вот от вольтметра идет три провода, я так понял для шунта, но мне достаточно тока до 10А (шунт пишут нужен для токов 50А)
провода черный, красный и синий. если я красный и черный провод врежу в разрыв красного провода зарядки, так прокатит? (ведь ток постоянно будет идти через амперметр).
Хочу чтоб ток и вольтаж в онлайн показывал.
С уважением

Сейчас в заряднике есть амперметр?
Просто китаепоказометры с впаянным шунтом на 10а, как указали выше.
Я штатный стрелочный выпаял, заменил его шунт на выпаянный из китайчека.
Кстати, эти амперметры полярнозависимые.

[Lerik-Co]

Oleggerman, Тогда ищи себе прибор, в котором подключение прямое, без шунта (точнее, шунт уже встроен в прибор). Например: https://ru.aliexpress.com/item/Car-R...oryId=15370310

Если включить твой без шунта, то он сгорит.

[Oleggerman]

Сообщение от BigKot

Сейчас в заряднике есть амперметр?
Просто китаепоказометры с впаянным шунтом на 10а, как указали выше.

Амерметр не стрелочный, на зарядке 6 диодов красных, крутилкой зажигаешь диоды, 5 диодов - 5А и так далее. Думаю это переменный резистр или еще что-то в этом типе.

Сообщение от BigKot

Кстати, эти амперметры полярнозависимые.

В этом не селен, моих знаний в электронике хватит только на то что нарисуют люди куда и как впаять, схемы читать не умею.

Сообщение от Lerik-Co

Тогда ищи себе прибор, в котором подключение прямое, без шунта (точнее, шунт уже встроен в прибор). Например: https://ru.aliexpress.com/item/Car-R...oryId=15370310

Если включить твой без шунта, то он сгорит.

Я такой и смотрел, я для примера спрашивал, тот что я написал он на 50А без внутреннего шунта, а так да Вы правы на 10А с внутренним шунтом мне будет достаточно.

Сообщение от angtar

на выходных заберу, тогда отвечу, как правильно подключать надо...

Заранее благодарен, жду выходных и какую нибудь фотку

[Lerik-Co]

Сообщение от Oleggerman

жду выходных и какую нибудь фотку

Выше angtar дал схему подключения с внешним шунтом, в моей ссылке на али есть фото со схемой подключения со встроенным шунтом. В них что-то не понятно?

[Oleggerman]

Сообщение от Lerik-Co

в моей ссылке на али есть фото со схемой подключения со встроенным шунтом. В них что-то не понятно?

С уважением, но каждый специалист в своем деле.
вот могу нарисовать и рассчитать причалы порты, а электронные схемы нет.
Если скину сюда фотки ЗУ и мне в паинде нарисуете цветными линиями что куда припаять, то сделать смогу.
