[Борисыч63]

Сообщение от anatoliy563

Борисыч63, Роман Торопов ©, Спасибо. Буду изучать и макетировать.
Намереваюсь к двум концам (у АКБ и у Гены) подпаять сигнальные провода для снятия с этого одиночного розового провода (R около 5 мОм) сигнал, усилить его через усилитель уровня сигналов (мощности) и индуцировать светодиодами в салоне. (Жалко резать торпеду и использовать стрелочный прибор). Т.е. штатного ничего не нарушать, указанный провод использовать в качестве шунта при минимальных финансовых затратах.

Стрелочный прибор я нарисовал чтоб было понятно относительно какого потенциала будет полезный сигнал. Вместо него что угодно, хоть процессор с ацп, хоть компараторы со светодиодами, хоть китайский мелкий вольтметр - дело вкуса и возможностей.

[anatoliy563]

Сообщение от Борисыч63

Стрелочный прибор я нарисовал чтоб было понятно относительно какого потенциала будет полезный сигнал. Вместо него что угодно, хоть процессор с ацп, хоть компараторы со светодиодами, хоть китайский мелкий вольтметр - дело вкуса и возможностей.

Ещё раз спасибо, я это "допетрил".

[Serg901]

Сообщение от Роман Торопов ©

Дык это древняя, ещё с 10-ток, щас же с блоком предов у АКБ идут, там гораздо всё запутаннее с нагрузкой ...

Это не 10-я, а Калиносхема. Вроде - по чужой аватарке гадать не умею.

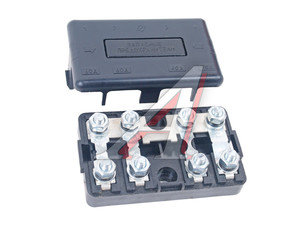

Сейчас да, с блоком 2170 и схема жгута типа 2170. Кроме способа подключения пред-лей, соединения сильноточных проводов с клеммами, месту присоединения массы к мотору у меня к ней претензий нет. После устранения остается только сам блок 2170 - ГАЗовский блок более открытый, но болтовое соединение лучше/надежней

[anatoliy563]

Борисыч63, Извините, ещё один для Вас простой вопрос: как согласовать две схемы Рис. 1 и Рис. 2?

[Роман Торопов ©]

Входы гирлянд параллельно,
потом просто установкой "0", на инструментальном
усилителе выставишь среднее значение, например 2.5В
потом на гирляндах настраиваешь чувствительность, границу,
на одной гирлянде, чтоб горели все светодиоды, на второй все не горят,
потом на инструментальном усилителе выставляешь усиление, при макс. токе.

[anatoliy563]

Роман Торопов ©, Большое спасибо. Рисунки подкорректировал. Теперь буду расчитывать и подбирать РЭ.
Всех с наступающим Новым годом, здоровья, удачи.

[Борисыч63]

Сообщение от anatoliy563

Борисыч63, Извините, ещё один для Вас простой вопрос: как согласовать две схемы Рис. 1 и Рис. 2?

В этом случае необходимы 2 выходных канала, один из которых инверсный.
Просто добавляем "перевертыш" и привязываем выходные напряжения к массе схемы.


При этом операционники должны иметь минимально возможное напряжение насыщения выходного каскада возле -vcc. Ну либо также использовать виртуальный ноль, но он должен быть достаточно мощным, чтоб потянуть ИМС индикаторов и светодиоды.

ПС: На Вашей схеме ledы подключены анодами к минусу - просто ошибка.
пспс:С Новым годом!!! Всех благ!

Пспспс: извиняюсь, вчера туго соображалось. Все-таки Вам придется сделать искусственную землю, как на прошлой схеме. Только не операционном усилителем и стабилитроном, а из двух- трех диодов типа 1n400x + электролит параллельно им. Тогда выходные каскади инструментального усилителя останутся в линейном режиме при токе акб около нуля. Gnd an6884 подключить тоже к этой искусственной земле. Тогда можно "ловить блох" даже при малых токах в измерительной цепи.

[anatoliy563]

Сообщение от Борисыч63

из двух- трех диодов типа 1n400x + электролит параллельно им.

Очень Вам благодарен. Ошибки все исправил. Остаётся два вопроса:
1. Целесообразно ли запитать ОУ стабилизированным напряжением 9 В?
2. Не хватает ума правильно подключить диоды вместо ОУ и стабилитрона, ОУ намереваюсь использовать LM358, они поднимают малое напряжение. Нужна ли мне линейность, может наоборот лучше логарифмическая зависимость?

[Борисыч63]

Сообщение от anatoliy563

Очень Вам благодарен. Ошибки все исправил. Остаётся два вопроса:
1. Целесообразно ли запитать ОУ стабилизированным напряжением 9 В?
2. Не хватает ума правильно подключить диоды вместо ОУ и стабилитрона, ОУ намереваюсь использовать LM358, они поднимают малое напряжение. Нужна ли мне линейность, может наоборот лучше логарифмическая зависимость?

1. Самое веселое, что при использовании an6884 вообще нет необходимости в усилителе, т.к. на измерительном проводе при 30 а тока ожидается 0,15в, что выше порога зажигания светодиода "+6дб" ( 0,114в). Но при этом необходимо напряжение вольта на 4 выше плюса бортсети.
2. Если все же использовать инструментальный усилитель без искуственной земли, то можно в крайнем случае обеспечить максимальное усиление с тем, чтоб порог включения светодиода "-10дб' пришелся на уже линейную часть выходного диапазона оу.
3. Ряд получается почти линейный 0,3; 0,55; 1; 1,4; 2.
Остальное проще нарисовать позже.

[Роман Торопов ©]

Борисыч63, Вы перемудряете, можно всё проще, как я описал выше ...
оставить землю в покое, на общем минусе, запараллелить входы обех гирлянд,
а на выходе инструментального усилителя просто выставить уровень ноля выше земли,
например на уровне +2.5В (среднее от питания +5В).
Одну гирлянду настроить, входным резистивным делителем с подстроечником, перед входом ИМС гирлянды,
на работу вверх, от ноля к питанию (2.5-5В), вторую вниз от ноля к земле (2.5-0В).
(это если инструментальный усилитель на 3-х ОУ, а если на 4-х, то можно одну гирлянду от 0 до 2.5, вторую от 2.5 к 0)
Всё с однополярным питанием и одной землёй, она же общий минус.
