Защитим МУС -установка двух реле!

[Дмитрий96]

Всем спасибо! Ч/з 15 минут жена приедет - пойду воплощать в жизнь. Потом отпишусь о результатах.

[oapv]

Сообщение от Дмитрий96

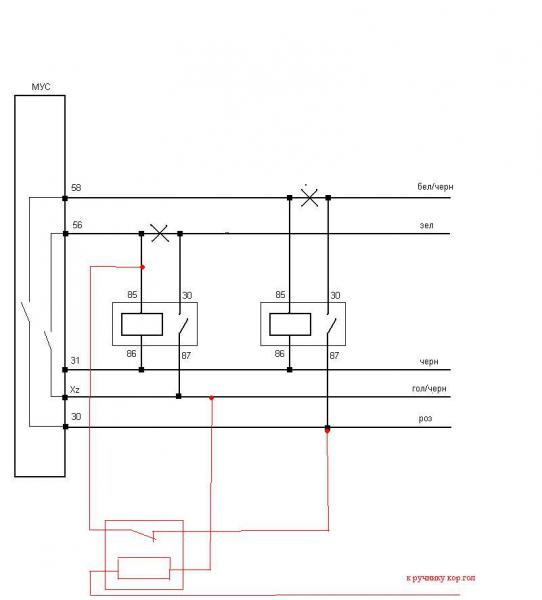

1. к ручнику - в штекере щитка приборов № 4 - цвет кор. гол.
2. к L гены - в штекере щитка приб. № 32 - цв. кор. бел.
3. ДД (масл.датчик ) - в штек. Щ.пр. № 3 - цв. сер.гол.
4. Роз.черн. Кз - это что и с какого штекера его взять, в штек. щ.пр. его нет.
Естесвенно из всего этого я буду выбирать только два варианта.

1 обязательно , а из 2 3 4 - любой
по 4 - это реле К 3 в монтажном блоке только нужен не роз/черн а черн/бел - я малость перепутал т к писал по памяти а в схему глянь а там паровоз

Добавлено через 24 минуты

Сообщение от Андрей710

зы:я скоро не выдержу и сделаю фак по этому вопросу !

давай быстрее не выдерживай и побыстрее факай

[Дмитрий96]

МУС защитил + авт. вкл. БС поставил. Расходы: два реле (по 50 руб.), колодки к ним (2 шт. по 5 руб.), мамы в них 6 шт. нашел от старой проводки (0 руб.), диоды из старого гены взял (0 руб.). Всё собрал, минус от ручника и давл. масла. Габаритные огни не стал переделывать т.к. там ток не большой.
Вопросы:
1. Реле К З чем заведует?
2. Что значит факнуть?
Всем спасибо за внимание и терпение.

[dikkid]

Сообщение от Дмитрий96

1. Реле К З чем заведует?

поищите на форуме, есть отличные схемы ну и мурзилку скачайте, если бумажной версии нет. Много вопросов пропадает.

Сообщение от Дмитрий96

2. Что значит факнуть?

ФАКнуть! ФАК (от англ. FAQ, Frequently Asked Questions) — часто задаваемые вопросы. Создать ФАК по основным вопросам, чтобы не бегать в поиске.

[Дмитрий96]

Сообщение от Дмитрий96

МУС защитил + авт. вкл. БС поставил. Расходы: два реле (по 50 руб.), колодки к ним (2 шт. по 5 руб.), мамы в них 6 шт. нашел от старой проводки (0 руб.), диоды из старого гены взял (0 руб.). Всё собрал, минус от ручника и давл. масла. Габаритные огни не стал переделывать т.к. там ток не большой.

Жена просит поставить лампочку индикатор включения БС, а я думаю ещё и кнопку воткнуть (что бы по природе-лесу без БС ездить). Думаю воткнуть кнопку от подогрева зад. стекла. Там есть индикатор.

[Дмитрий96]

Я почему про реле спрашиваю - у меня на крышке МУСа в обозначениях его нет (т.е. его не должно быть?), а в букваре написано "Реле стартера - тяговое реле стартера". При включении зажигания оно срабатывает (щелкает).
Отсюда и вопрос: Реле К З чем заведует?
Почему на первый вопрос вы говорите где искать, а на второй даете исчерпывающий ответ (можно было в википедию отправить - http://ru.wikipedia.org/wiki/%D0%A4%D0%90%D0%9A)?

[oapv]

Сообщение от Дмитрий96

Отсюда и вопрос: Реле К З чем заведует?

это реле блокировки стартера, им заведует ЭБУ, которое, после включения зажигания если все нормально с сигой и движком, включает это самое реле тем самым замыкая цепь замок зажигания стартер, и выключает его когда движок завелся

[Дмитрий96]

Сообщение от oapv

это реле блокировки стартера, им заведует ЭБУ, которое, после включения зажигания если все нормально с сигой и движком, включает это самое реле тем самым замыкая цепь замок зажигания стартер, и выключает его когда движок завелся

Я в букваре такую инфу точно не видел. Спасибо! Приятно "в живую" пообщаться с умным человеком.

[dikkid]

Сообщение от Дмитрий96

Почему на первый вопрос вы говорите где искать, а на второй даете исчерпывающий ответ

Потому что, сначало надо поискать ответ, а не создавать новые темы и сообщения на давно уже описаные вопросы.
ЗЫ А схемки поищите, есть просто отличные экземпляры, лучше чем в мурзилках. На люкс только проблемно хорошую схемку найти, только блочная есть.

[Дмитрий96]

В названии темы буква С пропущена. Re: Защитим МУС -утановка двух реле!
