DC-DC преобразователь 6-23В в 5В (3А)

Надоело мне в машине куча проводов от прикуривателя. Как минимум два устройства постоянно питаются от него: видеорегистратор и навигатор. Плюс иногда добавляется преобразователь на 220 В. Так как видеорегистратор и навигатор запитываются от USB, то было решено приобрести какой нибудь преобразователь на 5 В и сделать разводку по машине с выводом USB разъемов в ближайшие доступные места (поближе к девайсам).
Я мог бы и сам простенький стабилизатор спаять на LM7805, но куда рассеивать мощность я не знаю, да и городить большие радиаторы, в машине как-то не хотелось. Связи с тем, что у простых стабилизаторов КПД преобразования слишком мал, было решено найти преобразователь на китайских сайтах с выходным током ампера на два (не меньше). Так как по описанию на любое устройство USB отводится 0,5 А, то два ампера мне хватит на 4 устройства.
Поначалу я думал, что с поиском проблем не будет, но я ошибался. Не буду писать долгий процесс поиска, просто напишу, что результатом его стал преобразователь, который я приобрел.



Характеристики его:
Максимальный выходной ток 3А при 5В
Входное напряжение 6-23 В
КПД больше 80%





Если у устройства, такой больший КПД, то и ток от бортовой сети будет примерно вполовину меньше, чем на потребителях.

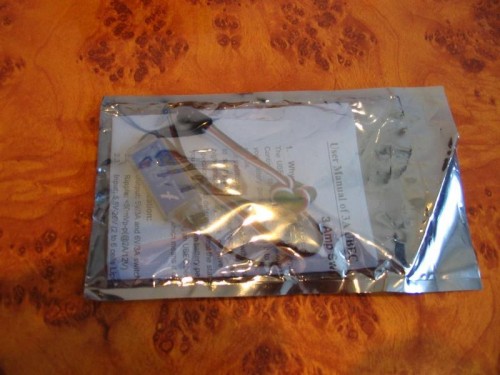

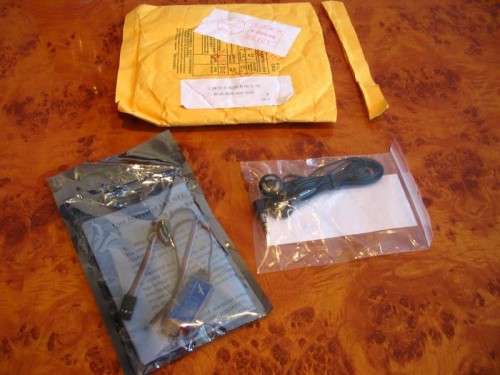

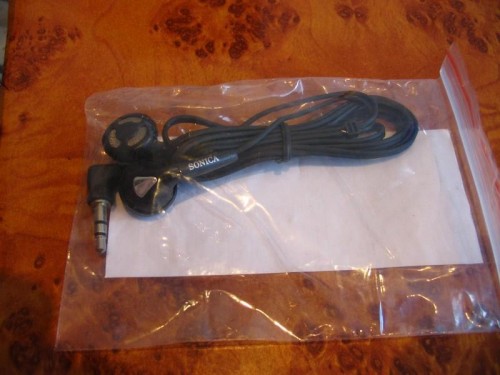

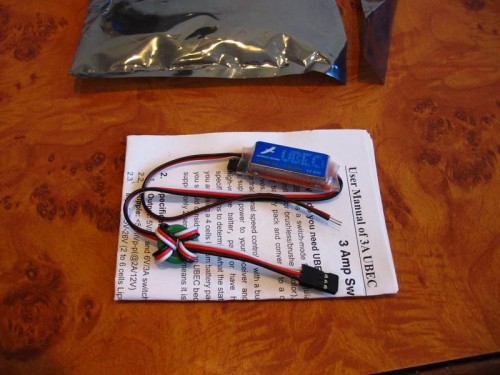

Устройство пришло ровно через 20 дней. Если честно я не ожидал, что оно будет таким маленьким. В нагрузку в пакет положили еще наушники.



Я их не проверял.

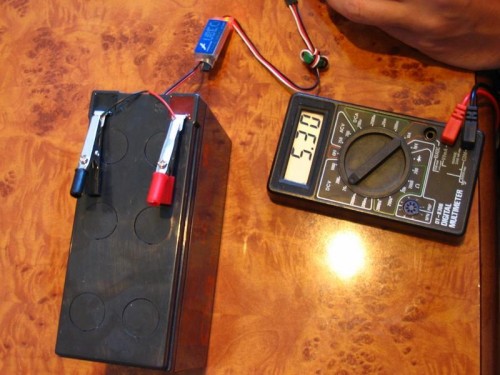

Сразу же я испытал устройство на хх. Без нагрузки оно выдает 5,3 В.



На работе решил провести тестовые испытания.

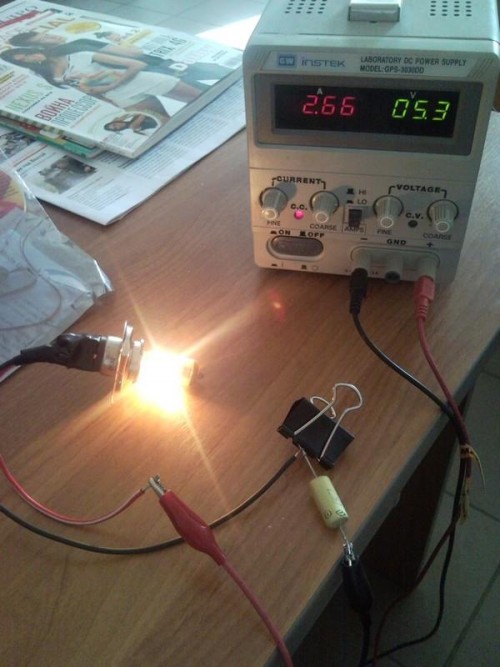

Для начала взял автомобильную лампочку на 55 Ватт и подключил к тестовому блоку питания, на котором выставил 5В. Ток при таком напряжении превышал 3 А, поэтому последовательно с лампочкой повесил нагрузочный резистор 0,51 Ом. Ток через эту цепь упал до 2,66А.

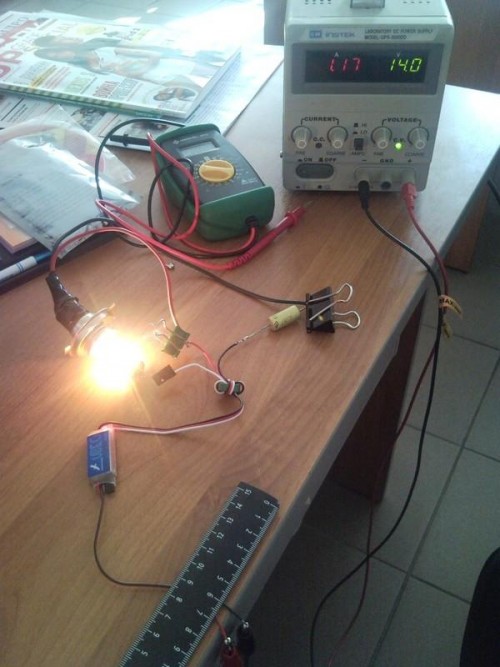

Подключив эту цепь через преобразователь, и подав на него 14,0 В, получил ток по первичной цепи 1,17 А.



Преобразователь греется, рука его еле терпит.
Так как это практически предельный режим работы, было решено найти другую нагрузку. Этой нагрузкой стала 12 вольтовая лампа 40 Ватт. Если подать на нее 5 В, то ток протекающий через нее равен 1,93 А
Подключив эту лампу через преобразователь имеем:

Входное напряжение: 15,3 В, ток 0,78 А, (КПД = 80,9%)


Входное напряжение: 14,0 В, ток 0,84 А, (КПД = 82,0%)

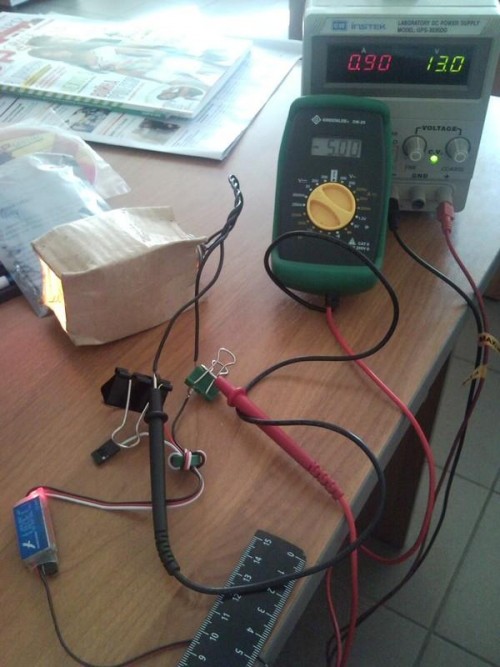

Входное напряжение: 13,0 В, ток 0,90 А, (КПД = 82,4%)


Выставив на блоке питания 14,2 В, я оставил на весь день работать преобразователь. Температура преобразователя на мой взгляд была градусов 50. Напряжение на выходе было стабильно 5.00 В.

ХХ у преобразователя:
10 В — 15,4 мА
14 В — 14,9 мА
15 В — 14,0 мА
20 В — 9,5 мА

В итоге преобразователь оправдал мои надежды, теперь предстоит интегрировать его в машину.

П.С. На данном преобразователе есть переключатель (джампер) на выходное напряжение 5В или 6В. На хх преобразователь выдает 5,97В, если включить выход на 6В.
