ДХО на дальний свет

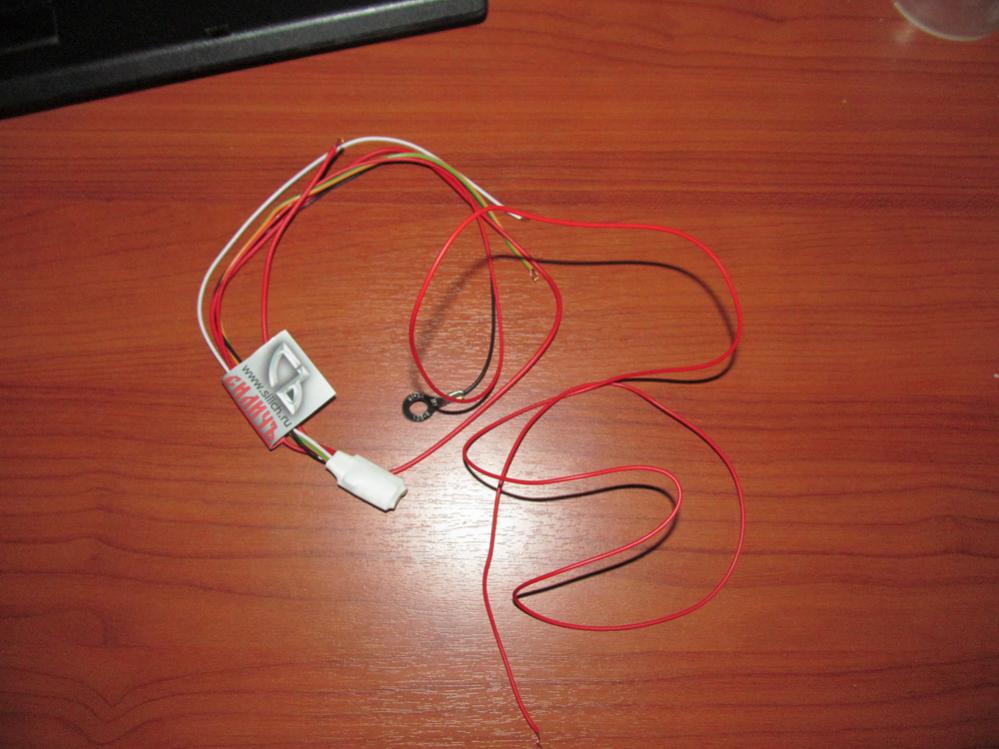

Недавно получил посылку от Силыча с контроллером ДХО Эклипс-А и Светодиодной шкалой Фотон. Пока дошли руки только до установки контроллера ДХО.


Установку решил произвести на дальний свет.

Все подключения выполнил в монтажном блоке. Монтажный блок - серый.
Последовательность действий:

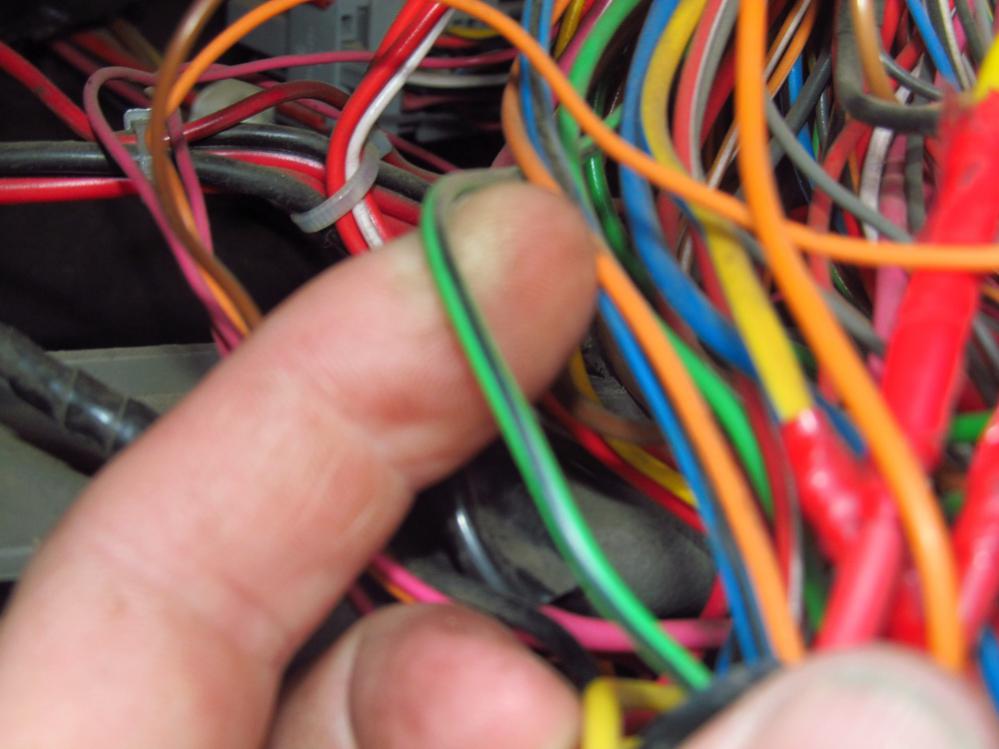

1. Ищем зелено-черный провод на ножке предохранителя F15. К нему подключаем силовой выход ДХО.

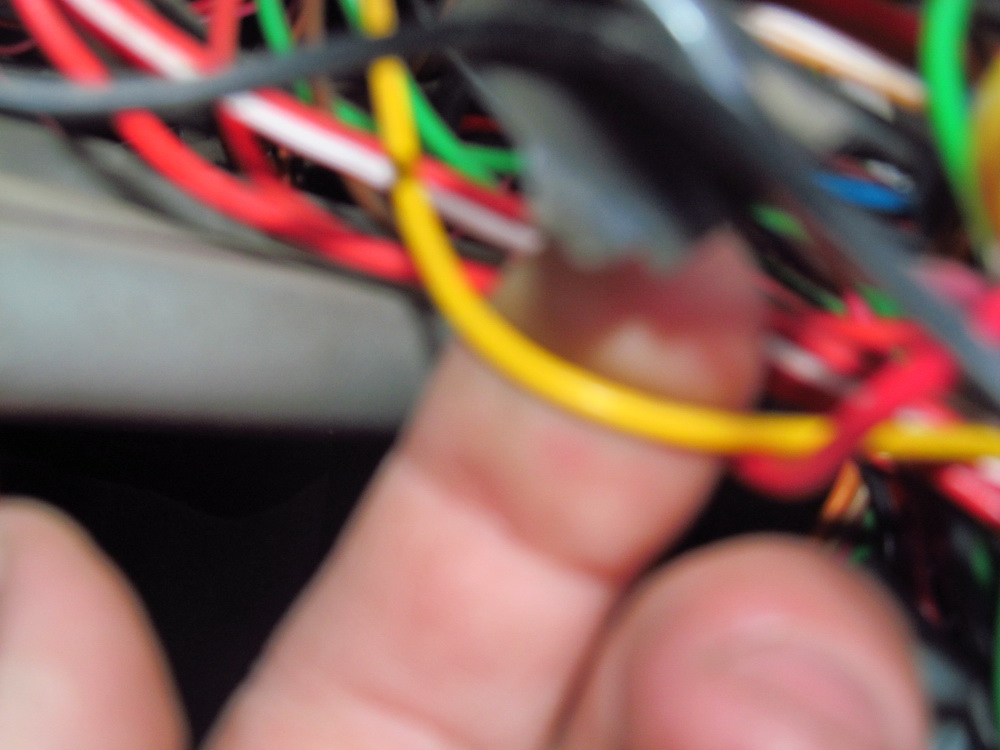

2. Ищем желтый провод от предохранителя F10. К нему подключаем Провод блокировки ДХО по включению габаритных огней.


3. Силовой вход ДХО подключаем к + АКБ через предохранитель 10А. Предохранитель я установил в свободное место предохранителя АБС.

4. Подключаем провод Зажигание. Удобнее всего подключить его к Сине-черному проводу жгута МУС (контакт Xz).

5. Подключаем провод масса.

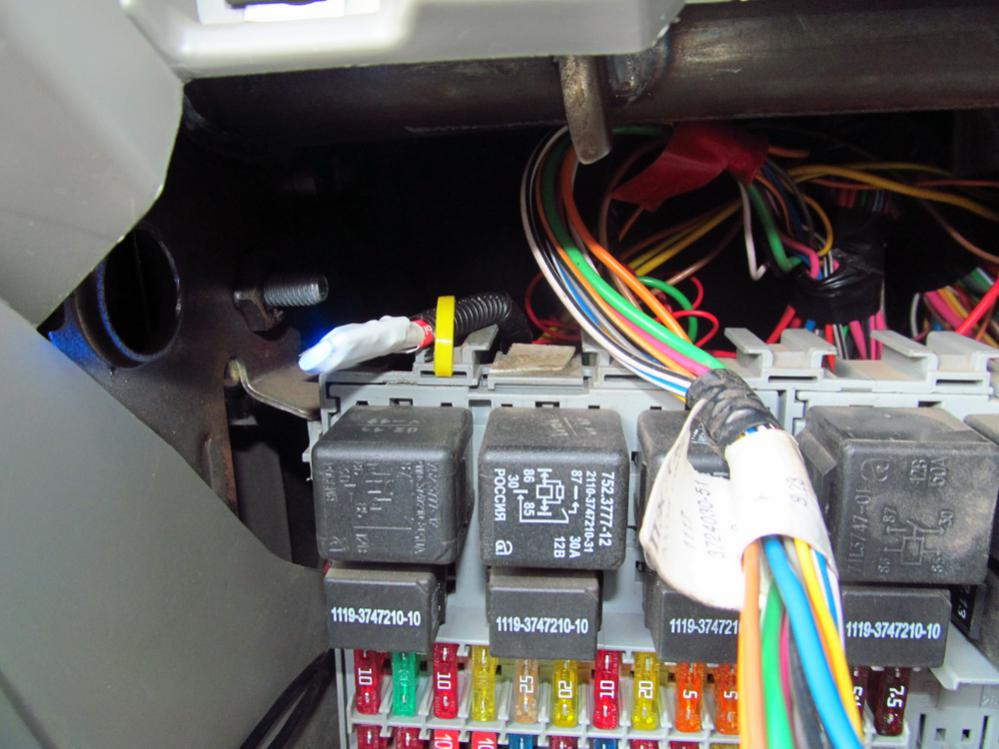

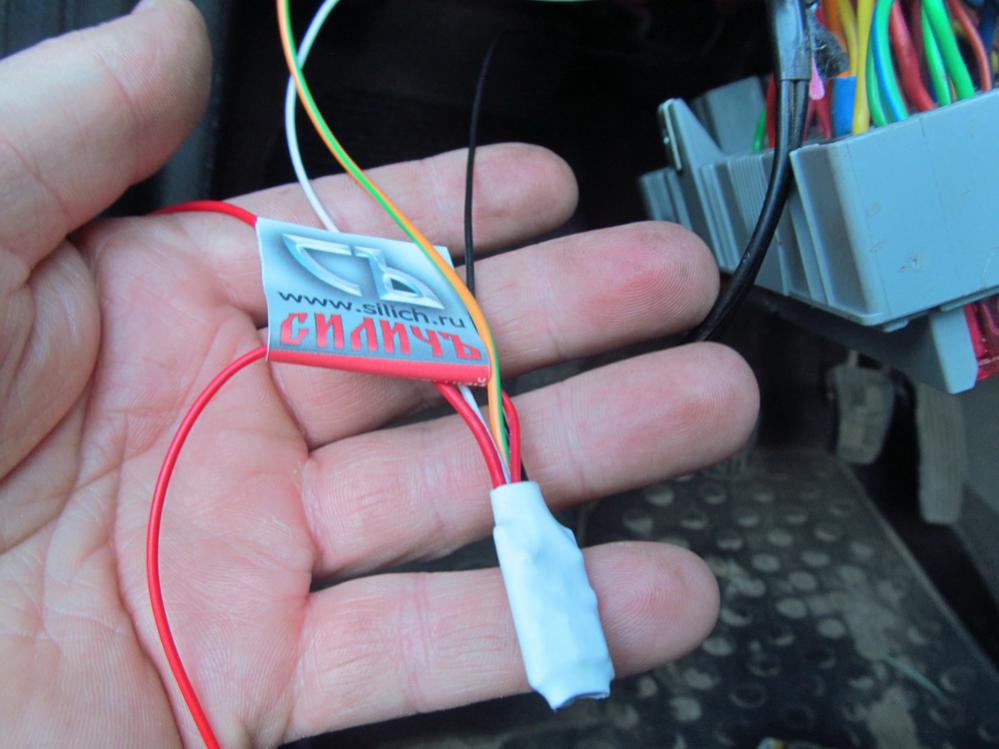

Сам контроллер ДХО расположил на монтажном блоке.


С подключением закончено. В таком варианте ДХО светит на 30% мощности. Пауза при включении примерно 7 секунд. Розжиг ламп плавный за 1 с.

Имеется возможность перепрограммирования мощности свечения с шагом 10%
Также можно программно отключить ДХО не демонтируя само устройство.

Будет время сделаю дополнительную блокировку от ручника.

В очереди на установку - новинка от Силыча - индикатор уровня оборотов вентилятора отопителя Фотон1. Так что продолжение следует...
