Доработка климатической системы. Установка индикатора оборотов вентилятора отопителя

Недавно у Силыча вышел новый продукт - светодиодный индикатор среднего напряжения ШИМ "Фотон" для блоков Аргест и Борей.

Так как давно хотел сделать что то подобное , но времени на самоделки не хватало, то сразу же заказал и спустя неделю посылка была у меня.

Устройство крайне миниатюрное, в длину около 3 см, представляет собою схему на контроллере, управляющим 8 светодиодами разных цветов, выполнено в виде шкалы. Имеются возможности для смены типа индикации - шкала или точка, а также настройки яркости свечения светодиодов.


Место для установки идикатора подсказали его малые размеры,которые как нельзя кстати подходят для встраивания под ручку управления вентилятором отопителя.

Если не считать возни с подключением проводов и разборки-сборки бороды то установка довольно проста.

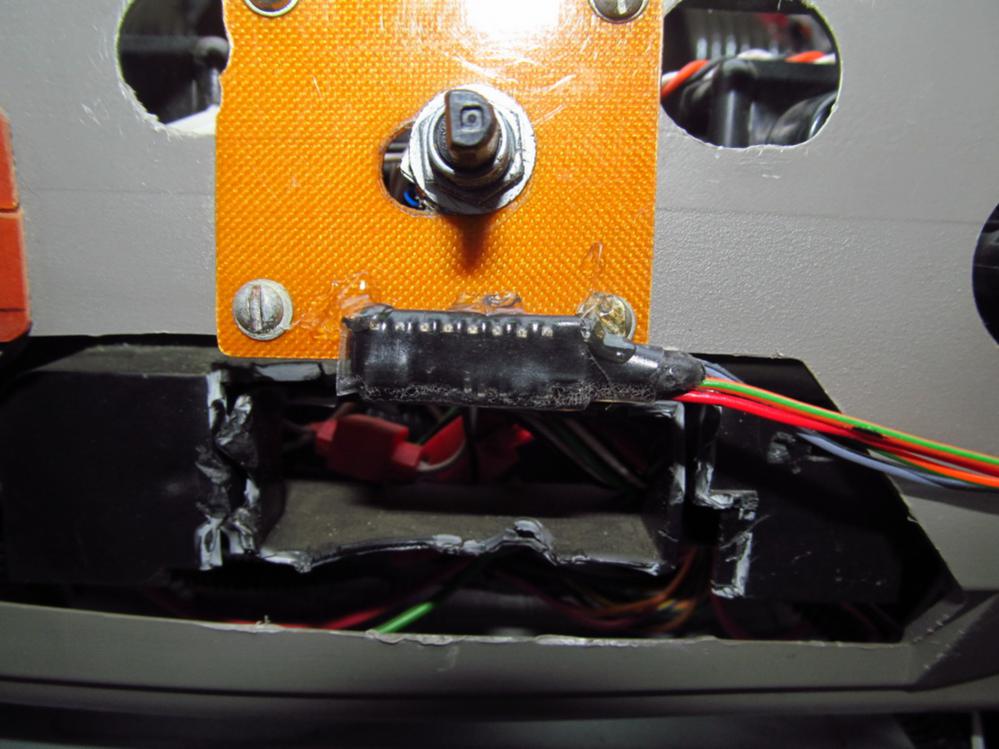

Закрепил индикатор на термоклей к корпусу
приборной панели, рассчитав расположение шкали примерно на 3 мм ниже ручки. Щель под светодиоды в накладке шкалы прорезал лезвием.

Получилось вот так:
Средние обороты:

Максимальные обороты:

И общий вид:

Цветовое решение индикации выбрано удачно, с ростом оборотов зажигаются диоды от желтого до красного цвета, привык быстро.

Вот такое новшество, теперь, наверное с климатом в моей машине закончено :-)
