Усилитель переднего бампера от К1 на К2. Установка. Часть1

Запись от Ky. размещена 15.08.2018 в 21:55
Обновил(-а) Ky. 16.04.2024 в 08:01

Размышлизмы и подготовка.
Установка.Часть2.

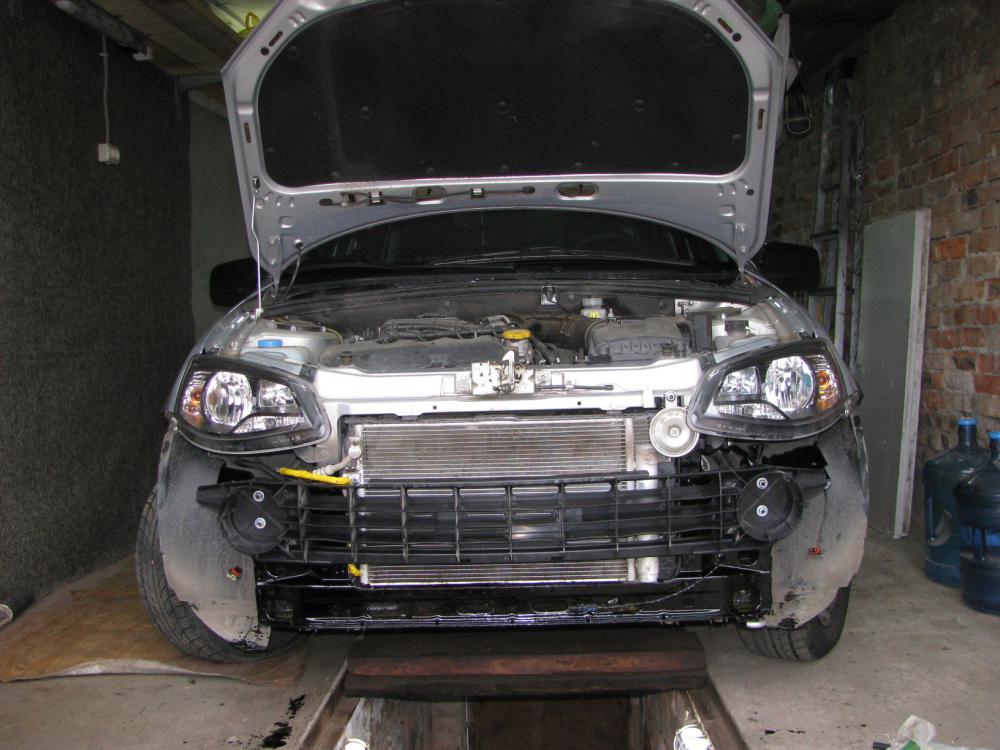

Ну вот, руки дошли к концу лета.
Делал по образцу от Volttiger. Естественно, тоже вверх ногами.

Важно! Ставил на машину с климатом и одним вентилятором. Встанет ли с двумя вентиляторами, сомневаюсь.

Кронштейны усилителя от К1, как задумывал в размышлизмах, установить не удалось. Не лезут.

Усилитель не оригинальный, какая-то поделка. Шпильки на лонжеронах стоят шире отверстий в усилителе, примерно на 10мм. Расширил напильником.

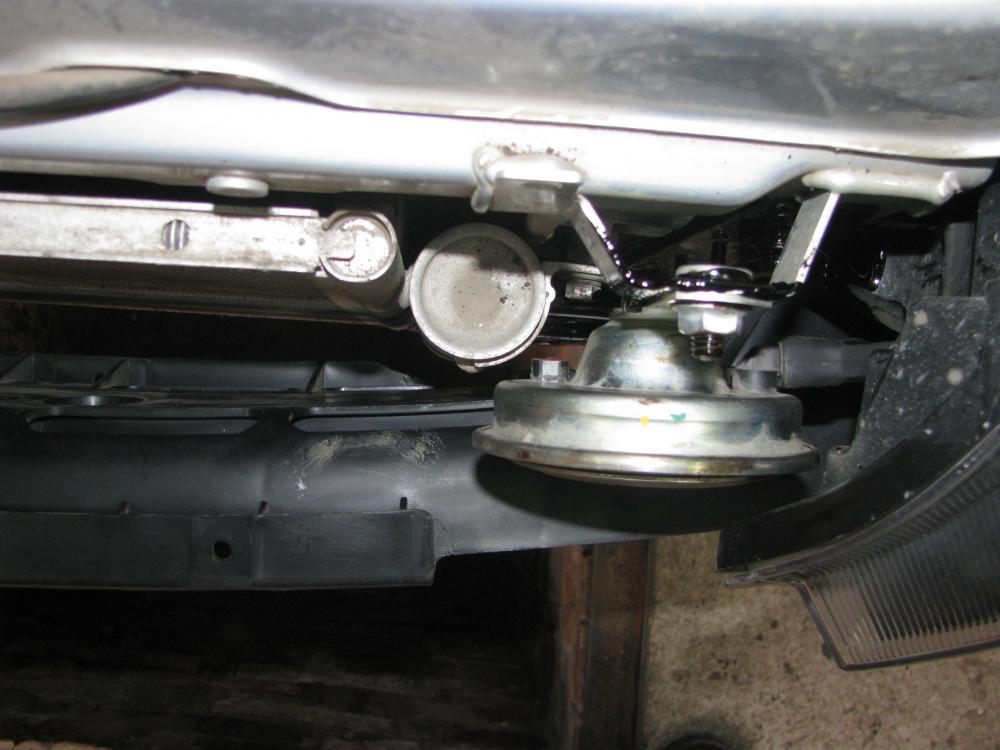

Напрасно потратил время на удлинение кабеля к сигналу. Достаточно было отпустить гайку и развернуть сигнал на пластине.

Под кронштейном сигнала, как всегда, ржавчина - обмазка шовным герметиком с трех сторон и голый металл делают своё дело.

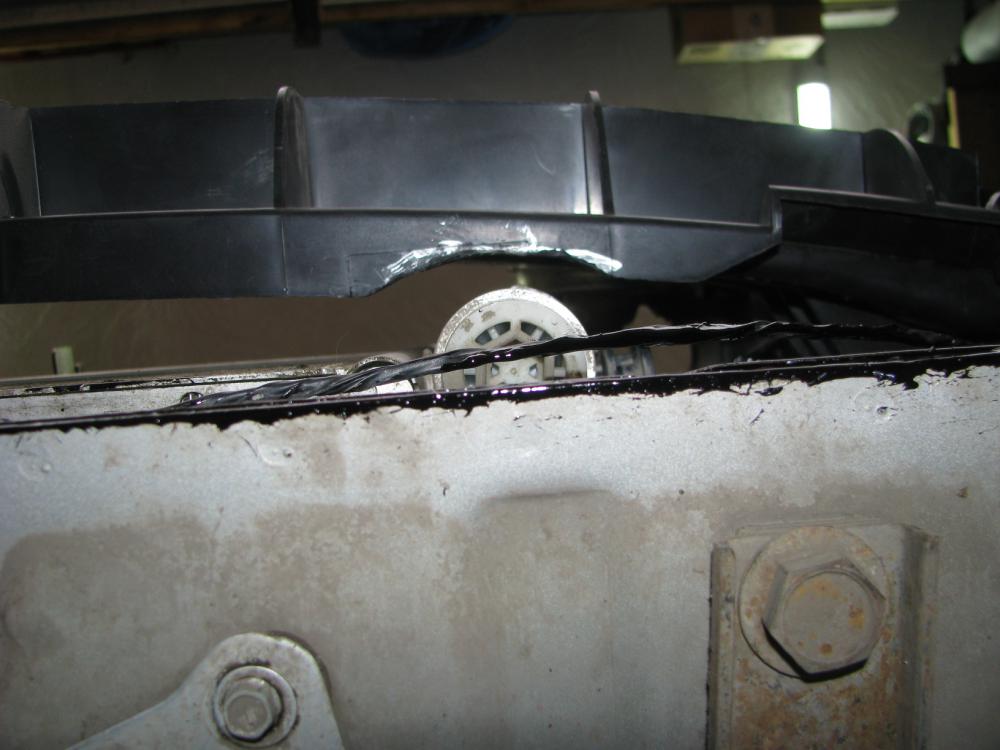

Зачистил, обезжирил, покрыл подкраской и замазал всю морду битумной мастикой. В полости - мовиль.

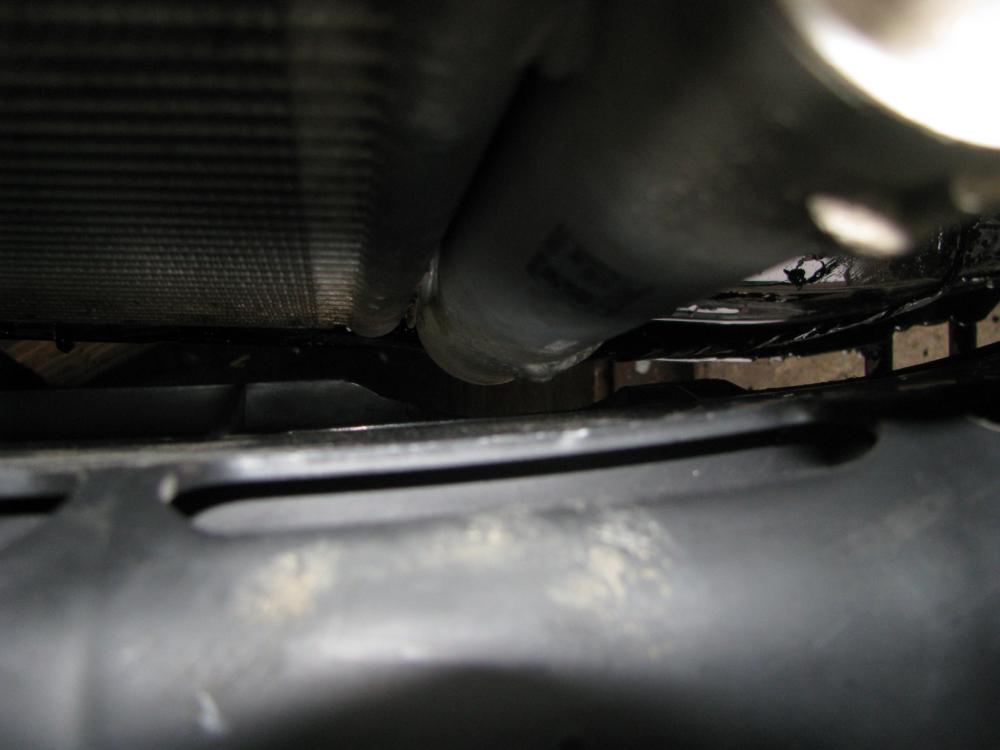

Под бачок слева от радиатора кондея вырез получился удачный. С этой стороны никаких проблем.

А вот с правой стороны тонкая трубка имеет ну очень неудобную форму. Не удается её обойти. Где зазор в пределах 5мм, где вплотную к усилителю. В общем, при ударе пострадает однозначно.
Думаю, можно было бы пожертвовать частью одного вертикального ребра жесткости усилителя и убрать этот "крючок",видимый на фото снизу.

Чтобы трубка не терлась об усилитель, надел на нее силиконовый шланг подходящего диаметра. Сверху замотал изолентой. В оконцовке обмазал битумной мастикой, чтобы желтая изолента в глаза не бросалась.

Зазор между бампером и усилителем получился около 5-7мм. Можно бы подложить под упорные площадки по текстолитовой пластине, да шпильки коротки - гайки на них навернулись практически без запаса.

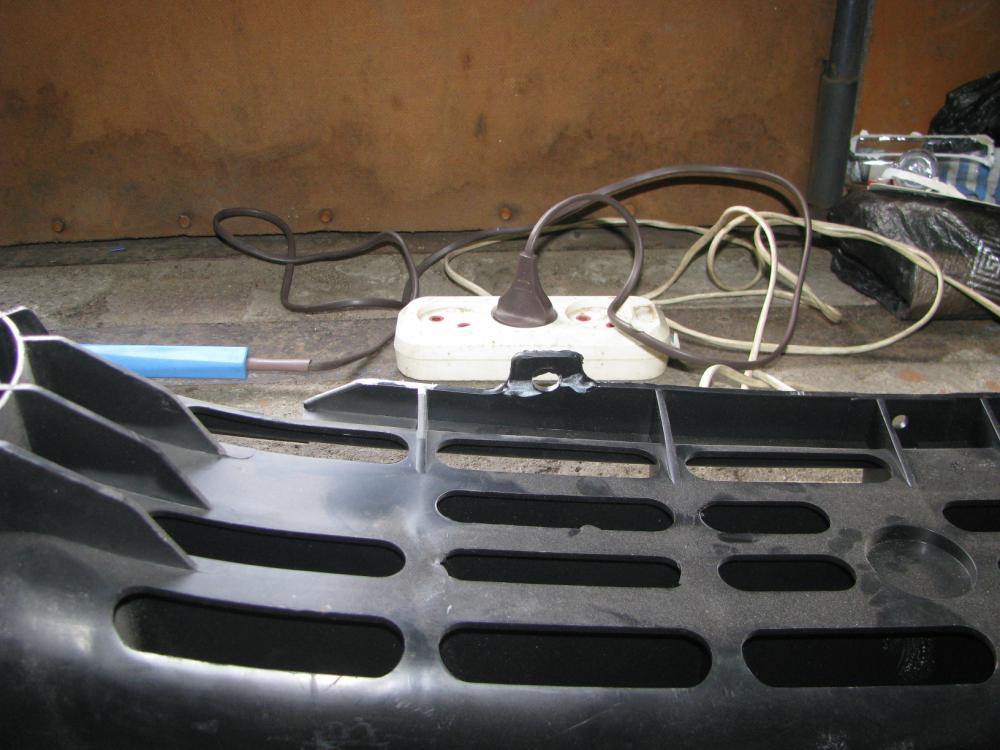

По бокам усилитель пилил лобзиком, под трубки - грыз кусачками и выравнивал напильником+паяльником.

По сути, всё. Во второй части малозначительные детали.
