Давно уже собирался написать про некоторые тонкости ,которые я встречал в жгутах проводки .И вот немного накопилось данного материала.
И так ,начнём с одной из проблем ,которая встречается на К1 (калина 1) со временем .Проблема в неадекватности показаний стрелки уровня топлива в баке .Даже если после замены ДУТ(датчик уровня топлива ),стрелка по прежнему продолжает жить своей жизнью ,то отчаиваться не стоит ,есть и тут решение .Проблема как всегда,в массах .Точнее в проводе массы от Дут до...

Данное реле это моя личная разработка !(Ни чего не у кого не копировал ,а тупо шел своим путем для создания и производства данного типа реле !Это я написал для тех индивидуумов ,которые думают ,что я где-то их покупаю ,а потом "втюхиваю" их по неимоверным ценникам и выдаю как за своё изделие .Нет это не так .Каждое реле сделанное мною ,практически индивидуально и производится в ручную .)На данный момент монтажные платы изготавливаются производственным методом !
Зачем собственно...

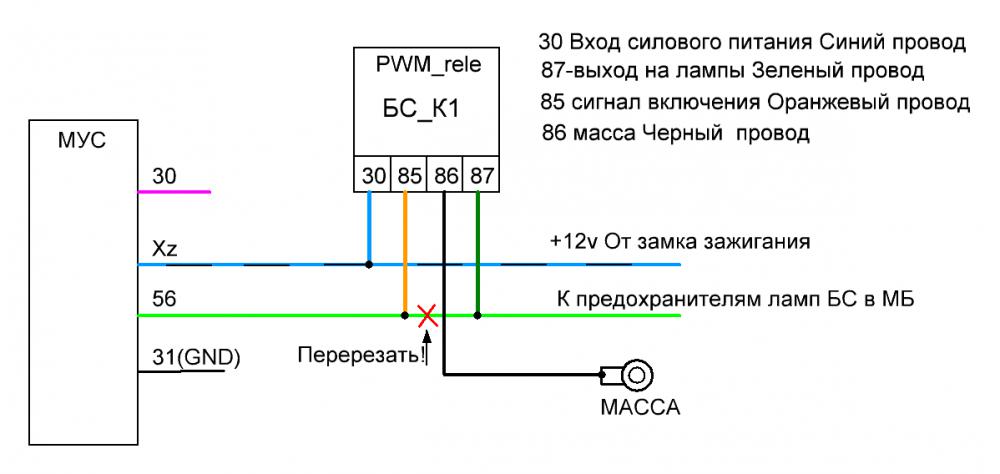

Реле плавного включения ламп БС для Калина -2(Гранта_люкс) .
Реле внешне от штатного не отличается, и устанавливается в МБ вместо штатного К9.
Но небольшое вмешательство в штатную проводку придется произвести .Заключается она в том ,что у модернизированного моего реле ,будет выведен дополнительный проводок из корпуса реле ,его нужно подключить на массу !Ближайшая такая точка находится рядом с МБ ,это черные два провода в разъёме модуля света !
(на фото :То что внутри данного...

В штатных Фарах Калины установлены лампы Н11.Лампы очень дорогие и трудоёмки в плане замены , чтобы продлить их срок службы ,также как и с лампами БС (Н7 ),было разработано устройство для плавного включения ламп !
Причины, которые приводят к преждевременному выходу ламп из строя. Это механические воздействия(сильная встряска спирали ,-попали в ямку или длительная езда по раздолбанным дорогам), заводской брак(дешовый Кетай в основном), резкий перепад температур — с этим бороться довольно сложно,...

Масса на кузов авто ,подключена проводом от минусовой клеммы АКБ на шпильку моторного щита .Это основная точка подачи Массы с АКБ на кузов авто .Очень много проблем возникает в данной точке ,а причина всему:
1.Плохой контакт ,т к клемма провода "сидит" на краске ,а должена соприкасаться с металлом
2.малое сечение данного провода и плохое обжатие его жил в клеммах .
Что делаем .Раскручиваем данное соединение , зачищаем пятно контакта вокруг шпильки от краски до...

Реле плавного включения ламп БС для Калина-1 со штатным датчиком света и дождя(блок управления БУСО).Устройство представляет собой модифицированное реле ,которое в автоматическом режиме включает габариты и лампы ближнего света .
Устанавливается вместо штатного реле(на фото реле с цифрой 5 ) включения ГО и БС(для тех кто не в курсе ,у таковых комплектаций ГО и БС включаются дополнительным реле ,которое установлено в монтажном блоке(на фото реле 5) .МУС в данной комплектации служит только...

Как-то очень давно, меня посетила мысль сделать плавное включение вентилятора СОД .мысль болталась в голове аж со времен моего первого инжекторного авто ,ВАз2114.там при старте вентилятора был неимоверно дикий провал в бортовом напряжении и ЭБУ из-за своего несовершенства ,также уходил в ступор ввиде просадки оборотов .Генератору тоже вечно доставалось от таких нагрузочек ввиде архаичного неимоверно жрущего амперов в момент старта ,и бестолкового в плане обдува радиатора , мотора вентилятора СОД...

Собственно ,если кто захочет сделать подсветку в багажнике с таймером ,предлагаю
схему и подключение

Вид платы:http://www.lkforum.ru/showpost.php?p...&postcount=366
Установка :http://www.lkforum.ru/showpost.php?p...&postcount=377
Прототип печатной платы :http://www.lkforum.ru/showpost.php?p...9&postcount=38
исправленная схема:http://www.lkforum.ru/picture.php?al...ictureid=19045

зы:за подробностями ,-писать...

Стартер в наших Калинках включается напрямую с замка зажигания .Из-за того что втягивающее предствавляет собой мощный соленоид ,то в момент подачи напряжения на её катушку, в цепях возникает мощные токи самоиндкции ,которые пагубно влияют на контакную группу в замке зажигания.Контакты постепенно обгорают со временем, и замок зажигания выходит из строя .Заменить отдельно контактную группу в замке нет возможности ,их отдельно не продают ,только взборе ,те новый замок целиком +ключи к нему .Сумма не...
