Выбор сечения проводов

Запись от Lerik-Co размещена 26.06.2016 в 13:54
Обновил(-а) Lerik-Co 05.07.2016 в 12:32

Вариант №1:

Цитата:

Сообщение от angtar

ну если просите, вот другая таблица:

Вариант №2:

Цитата:

Сообщение от anatoliy563

Братьям по классу рекомендую пользоваться проверенной временем инфой из нижеприведенной таблицы по предельно допустимому току в монтажных проводах:

Вариант №3:
Скачать документ токовая нагрузка.doc
...

Вложения

расчет сечения кабеля.rar (69.4 Кб, 657 просмотров)

Lerik-Co

Липецкая ячейка

Размещено в Публикации

Просмотров 4984 Комментарии 2 Lerik-Co вне форума

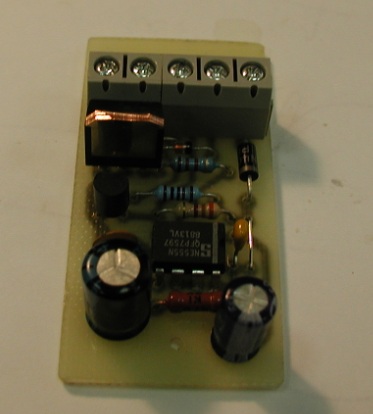

Свет в багажнике (для комплектаций НОРМА и стандарт)

Запись от Lerik-Co размещена 25.04.2016 в 13:11
Обновил(-а) Lerik-Co 25.04.2016 в 12:19

Свет в багажнике (для комплектаций НОРМА и стандарт)

Скопипажжено у Андрей710, доработано "под себя" по мелочам.
Исходное сообщение тут.

Все относится к авто комплектации "норма"!!!

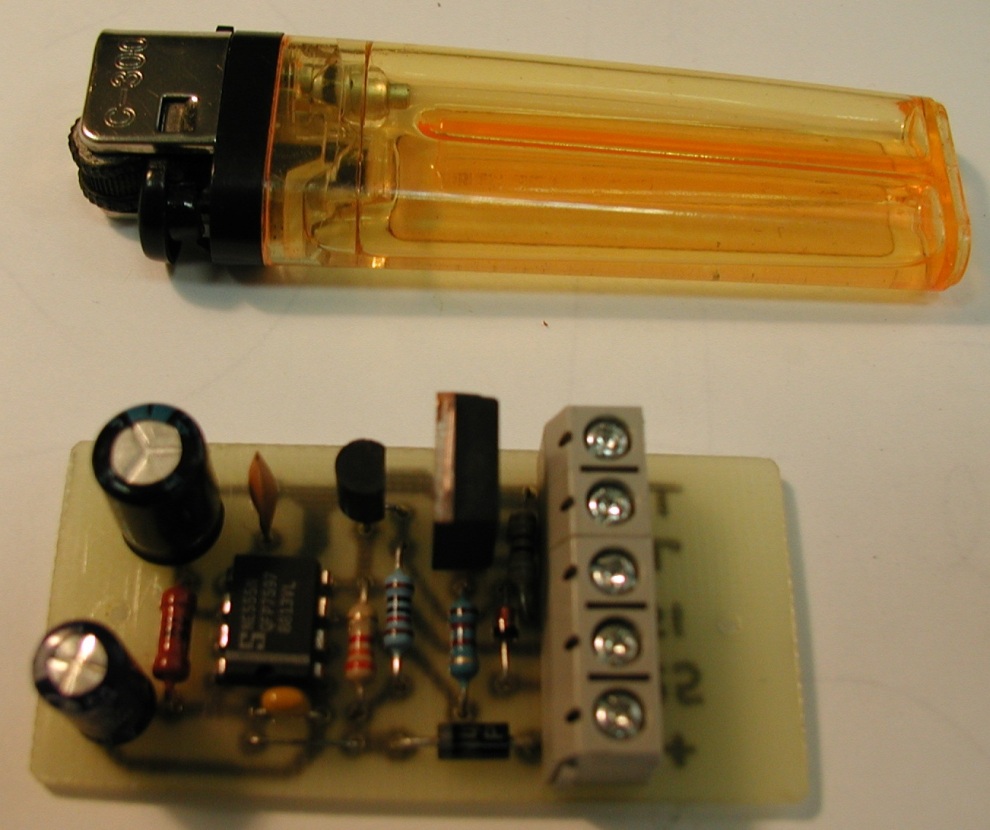

Подсветка в багажнике (с таймером) зажигается автоматически при открытии двери багажника и гаснет при закрытии двери или по прошествии 5 минут (таймер настраивается), если дверь не закрыли. Работает даже при выключенных габаритах.
Данное устройство...

Миниатюры

Нажмите на изображение для увеличения

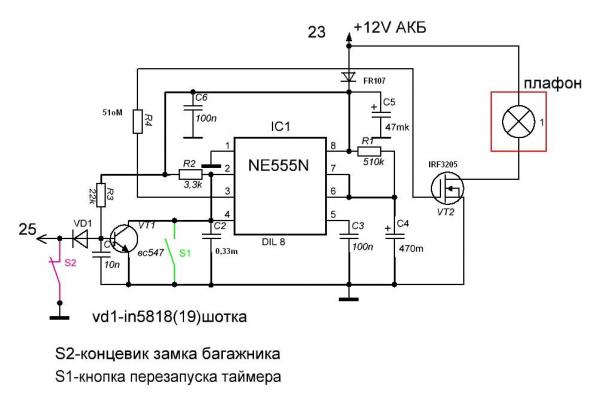

Название: Схема.jpg
Просмотров: 2656
Размер: 27.3 Кб
ID: 7341

Нажмите на изображение для увеличения
Название: Плата1.JPG
Просмотров: 2677
Размер: 172.3 Кб
ID: 7342

Нажмите на изображение для увеличения

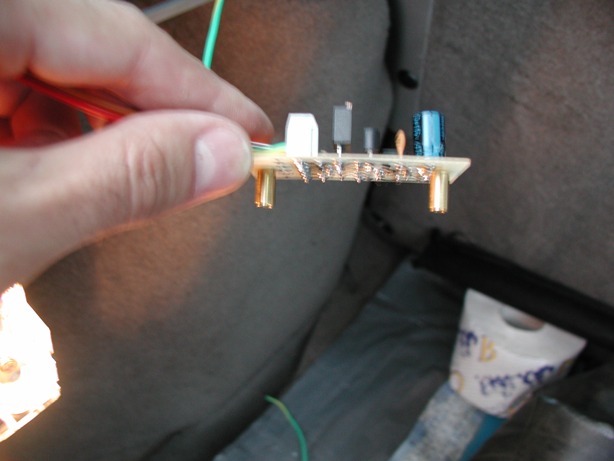

Название: Плата2.JPG
Просмотров: 2679
Размер: 32.8 Кб
ID: 7343

Нажмите на изображение для увеличения

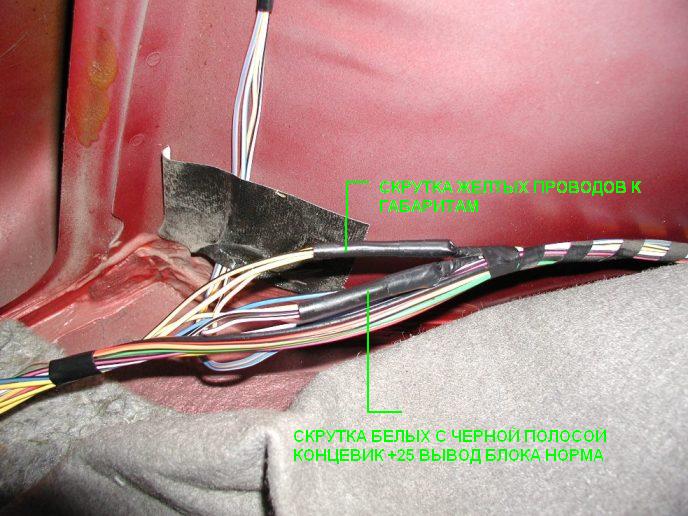

Название: 1.JPG
Просмотров: 2621
Размер: 74.4 Кб
ID: 7345

Нажмите на изображение для увеличения

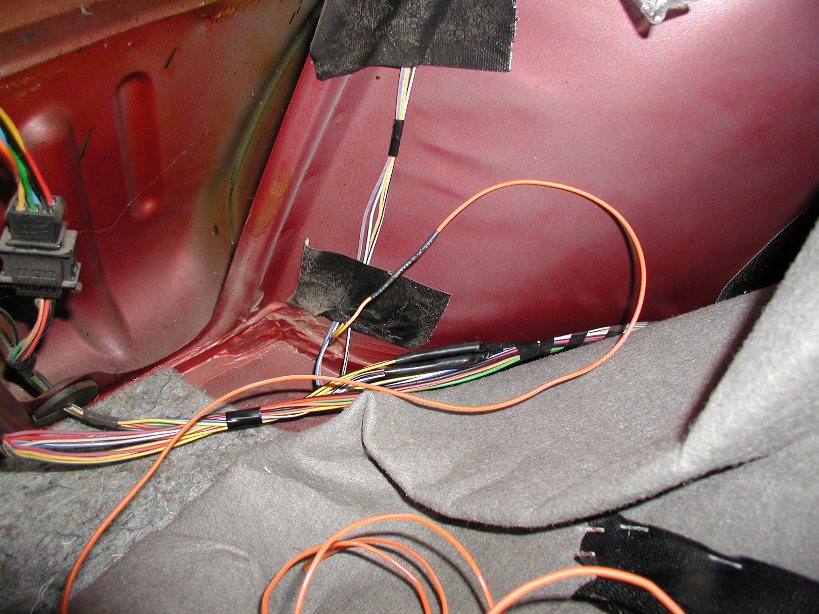

Название: 2.JPG
Просмотров: 2623
Размер: 120.6 Кб
ID: 7346

Нажмите на изображение для увеличения
Название: 3.JPG
Просмотров: 2678
Размер: 130.5 Кб
ID: 7347

Нажмите на изображение для увеличения
Название: 4.JPG
Просмотров: 2690
Размер: 63.0 Кб
ID: 7348

Нажмите на изображение для увеличения
Название: 5.JPG
Просмотров: 2709
Размер: 48.1 Кб
ID: 7349

Нажмите на изображение для увеличения
Название: Кнопка.jpg
Просмотров: 2732
Размер: 83.9 Кб
ID: 7379

Нажмите на изображение для увеличения

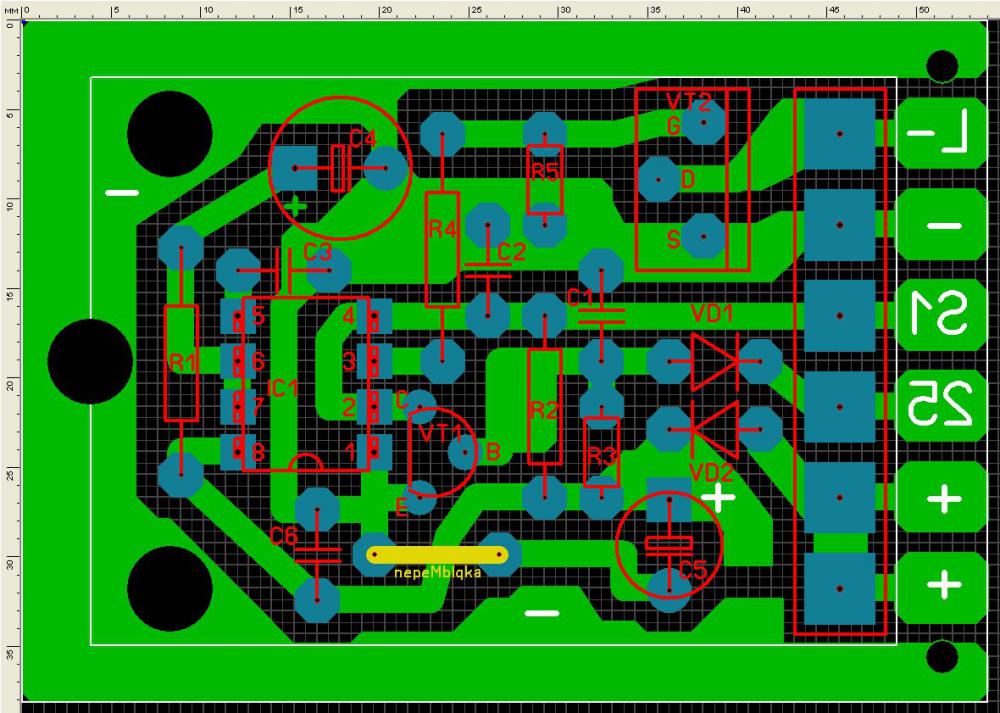

Название: Печатка.jpg
Просмотров: 2692
Размер: 127.9 Кб
ID: 7380

Вложения

Lerik-Co

Липецкая ячейка

Размещено в Публикации

Просмотров 2236 Комментарии 0 Lerik-Co вне форума

Чем отличаются двигатели 21114 и 11183

Запись от Lerik-Co размещена 22.04.2016 в 08:41

Цитата:

Сообщение от Lerik-Co

А чем отличаются двигатели 21114 и 11183. Гугл несет какую-то ересь по данному вопросу...

Цитата:

Сообщение от авторевизор

Lerik-Co, умная вкладка по ДВС Ваз- http://www.motors-vaz.ru/vaz11183.html

Цитата:

Сообщение от angtar

1. цветом блока цилиндров
2. маховиком
3. остальное не существенно...

Цитата:

Сообщение от Андрей710

выше уже написали ,но еще и поршневой .У каких-то 83я поршневая стоит ,а у какмх-то 10_я .но завод у нас расчудесный ,насыпают во внутрь (именно насыпают !)что угодно .(были случаи ,на форуме уже писали ,что после вскрытия

...

Lerik-Co

Липецкая ячейка

Размещено в Публикации

Просмотров 1825 Комментарии 0 Lerik-Co вне форума

Багажник на крышу

Запись от Lerik-Co размещена 14.04.2016 в 11:25
Обновил(-а) Lerik-Co 11.08.2016 в 18:38

Багажник на крышу от классики.

Нажмите на изображение для увеличения
Название: 0010.jpg
Просмотров: 4105
Размер: 116.4 Кб
ID: 7333

Кратко о сабж:

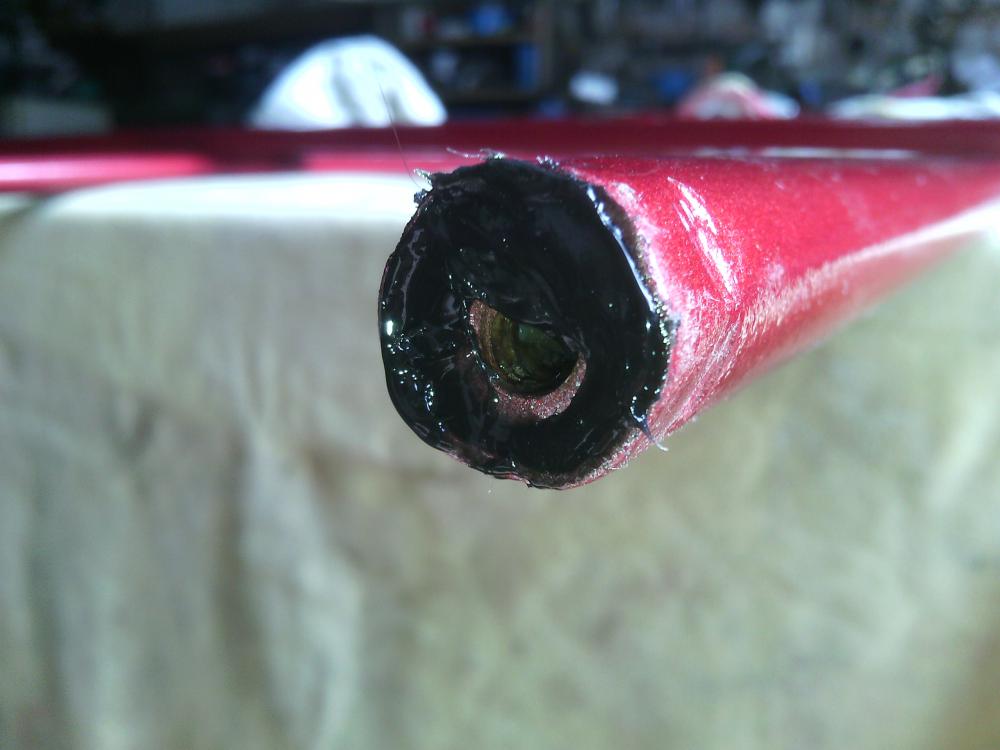

За основу был взят багажник от классики. От него была взята решетка (трубы решетки укорочены примерно на 7-10 см, гайки-глухари из срезанных концов запрессованы обратно в трубки), а опоры были сделаны "с нуля".
Для опор был взят листовой металл толщиной 1 мм (примерно, уточню позже!). Каждая опора изготавливалась из трех деталей:

Нажмите на изображение для увеличения
Название: 0020.jpg
Просмотров: 3665
Размер: 128.8 Кб
ID: 7334

Нажмите на изображение для увеличения
Название: 0030.jpg
Просмотров: 3160
Размер: 84.2 Кб
ID: 7335

...

Миниатюры

Нажмите на изображение для увеличения
Название: 0040.jpg
Просмотров: 3169
Размер: 108.1 Кб
ID: 7336

Нажмите на изображение для увеличения
Название: 0050.jpg
Просмотров: 3217
Размер: 125.6 Кб
ID: 7337

Нажмите на изображение для увеличения
Название: 0060.jpg
Просмотров: 3426
Размер: 84.1 Кб
ID: 7338

Нажмите на изображение для увеличения
Название: 0070.jpg
Просмотров: 3148
Размер: 54.7 Кб
ID: 7339

Нажмите на изображение для увеличения
Название: 0080.jpg
Просмотров: 3224
Размер: 136.0 Кб
ID: 7340

Вложения

Lerik-Co

Липецкая ячейка

Размещено в Публикации

Просмотров 7092 Комментарии 2 Lerik-Co вне форума

Простейший стабилизатор напряжения

Запись от Lerik-Co размещена 02.02.2016 в 14:54
Обновил(-а) Lerik-Co 22.08.2016 в 16:49

Стабилизатор напряжения 9В или 12В.

Нажмите на изображение для увеличения
Название: stabilizator-na-mikrosheme-KR142EN8A.JPG
Просмотров: 2557
Размер: 34.7 Кб
ID: 7257

С1, С2 - от 47мкФ до 2200мкФ, 25В
КР142ЕН8А (аналог ESG7808P) - 9В, 1,5А
КР142ЕН8Г (аналог KIA7809A, VC7809CT) - 9В, 1,0А
КР142ЕН8Б - 12В, 1,5А
КР142ЕН8Д (аналог KIA7812A, VC7812CT) - 12В, 1,0А

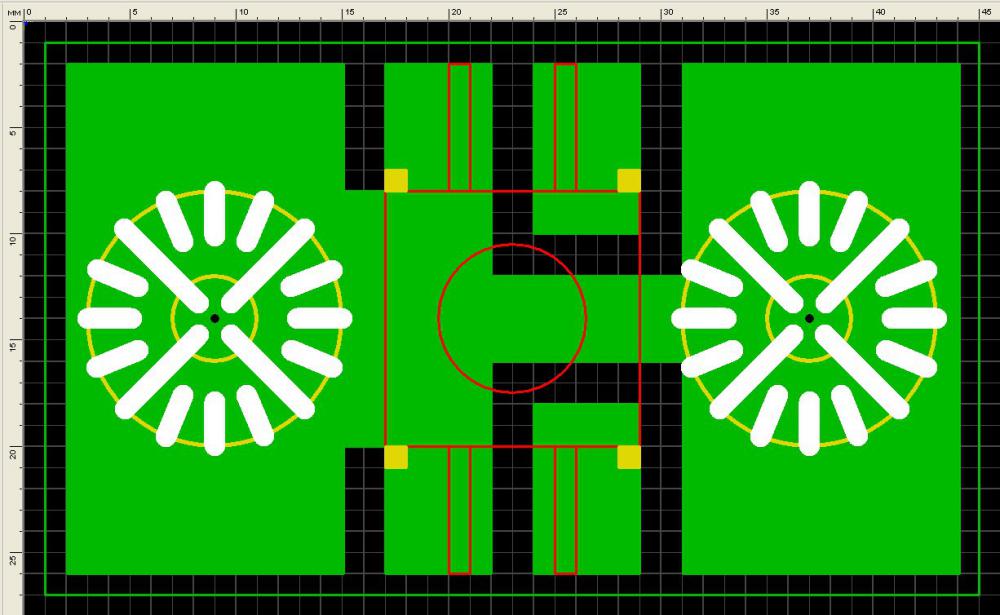

Печатная плата lay:Стабилизатор 12В простой.zip

Нажмите на изображение для увеличения
Название: Безымянный.png
Просмотров: 2504
Размер: 33.8 Кб
ID: 7266

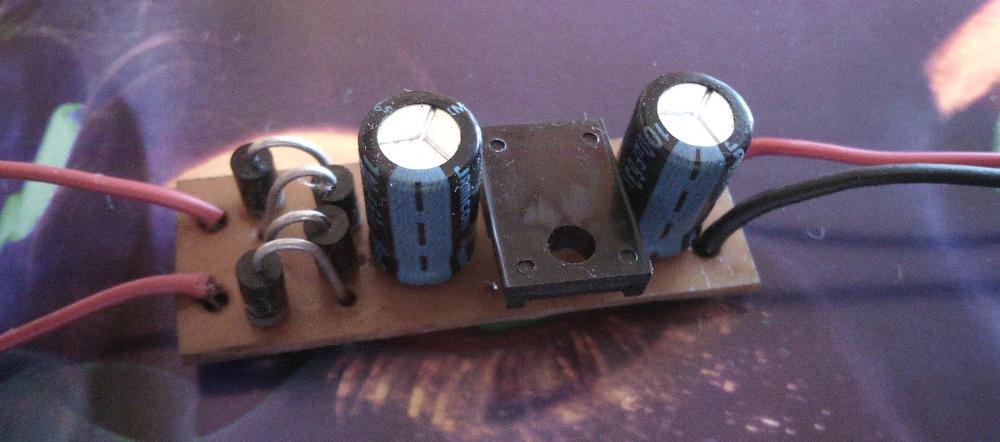

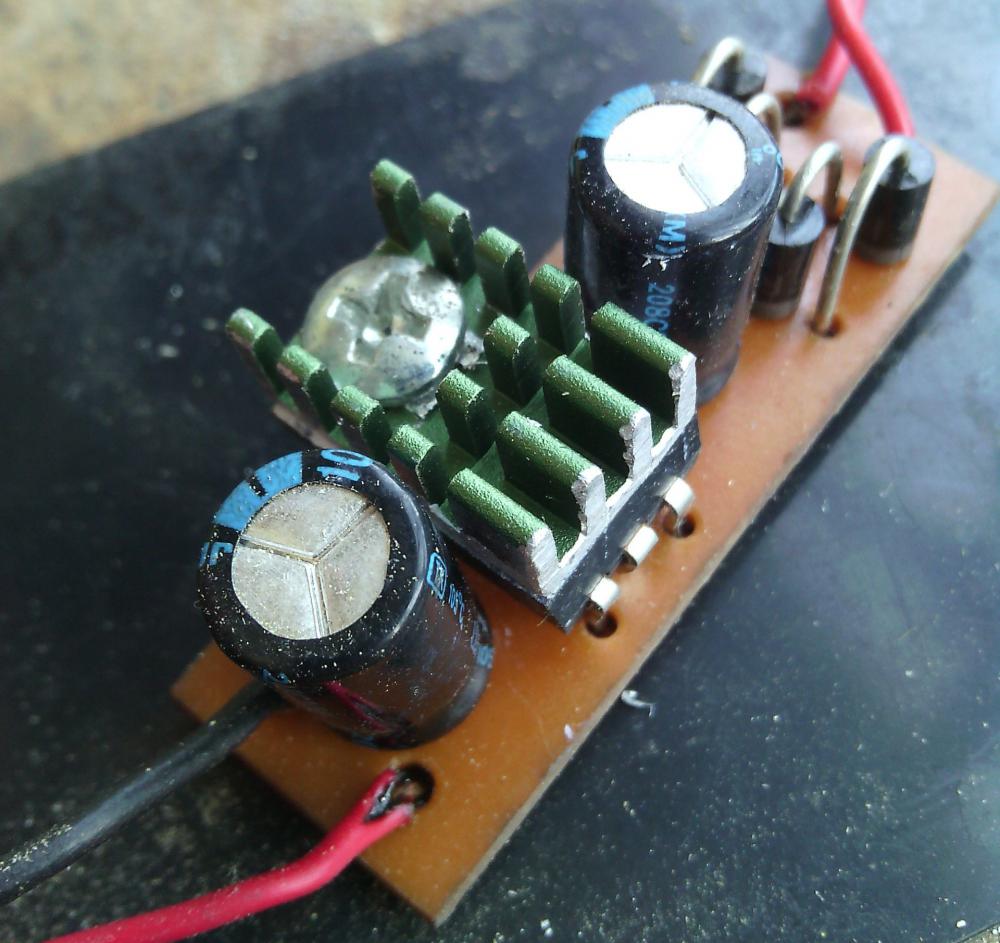

Результат:

Нажмите на изображение для увеличения
Название: IMG_20160202_080941.jpg
Просмотров: 2504
Размер: 81.8 Кб
ID: 7269

Нажмите на изображение для увеличения
Название: IMG_20160202_081030_1.jpg
Просмотров: 2507
Размер: 85.1 Кб
ID: 7270

Монтируется в жгут в разрыв проводов,...

Миниатюры

Нажмите на изображение для увеличения
Название: Стабилизатор 12В с выпрямителем.gif
Просмотров: 980
Размер: 19.6 Кб
ID: 7585

Нажмите на изображение для увеличения
Название: IMG_20160805_190457.jpg
Просмотров: 811
Размер: 55.1 Кб
ID: 7666

Нажмите на изображение для увеличения
Название: IMG_20160821_122859.jpg
Просмотров: 812
Размер: 101.8 Кб
ID: 7667

Вложения

Стабилизатор 12В с выпрямителем.zip (17.2 Кб, 283 просмотров)

Lerik-Co

Липецкая ячейка

Размещено в Публикации

Просмотров 4457 Комментарии 0 Lerik-Co вне форума

Термостат от Гранты.

Запись от Lerik-Co размещена 01.02.2016 в 14:38
Обновил(-а) Lerik-Co 25.02.2016 в 15:45

Термостат от Гранты.

Обзорная статья по СОД, её проблемным местам и доработкам - http://www.lkforum.ru/showthread.php?t=41258
FAQ. Переределки штатной СОД. Обзор доработок СОД - http://www.lkforum.ru/showthread.php?t=60927

Переход на Гранто-СОД:

1. От icemanss (со схемами):
http://www.lkforum.ru/blog.php?b=6668

2. От ARNDAY:
http://www.lkforum.ru/blog.php?b=6886&goto=prev
http://www.lkforum.ru/blog.php?b=6874...

Lerik-Co

Липецкая ячейка

Размещено в Публикации

Просмотров 48027 Комментарии 17 Lerik-Co вне форума

АКБ

Запись от Lerik-Co размещена 01.02.2016 в 13:00
Обновил(-а) Lerik-Co 15.02.2018 в 17:34

АКБ - часть 2

Часть первая - здесь.

Описание Автоматического РАЗрядного устройства для АКБ - здесь.

Описание Самодельная нагрузочная вилка для АКБ - здесь

Описание ПОДзарядного устройства для АКБ (в прикуриватель) - здесь

Маленькая смерть:
Постоянный "маленький подзаряд" токами до 300мА при 13.5В - как это делают УПСы и прочие "умные советчики", приводит к тому что когда кончается активная...

Lerik-Co

Липецкая ячейка

Размещено в Публикации

Просмотров 2455 Комментарии 0 Lerik-Co вне форума

Регулировка клапанов на 8v двигателе

Запись от Lerik-Co размещена 22.12.2015 в 11:21
Обновил(-а) Lerik-Co 18.01.2016 в 12:53

Регулировка клапанов на 8v двигателе.

Если ВАЗ-11183 или ВАЗ-21114, то зазоры стандартные:
для впускных клапанов – (0,2±0,05) мм;
для выпускных клапанов – (0,35±0,05) мм.

--------------------------------------------------

Если ВАЗ- 21116 или ВАЗ-11186:

Цитата:

Сообщение от angtar

ИНФОРМАЦИОННОЕ ПИСЬМО № 44-12
Для сведения и руководства в гарантийной работе направляю Вам информацию о зазорах в механизме привода клапанов двигателей ВАЗ- 21116 и ВАЗ-11186

...

Миниатюры

Нажмите на изображение для увеличения

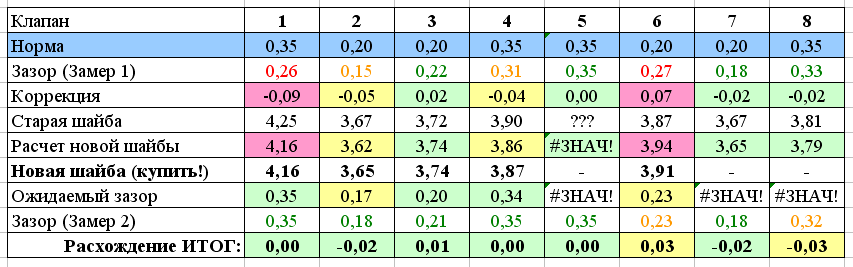

Название: Зазоры 14.12.2015.png
Просмотров: 7664
Размер: 27.1 Кб
ID: 7207

Вложения

	Регулировка клапанов ВАЗ-11183.doc (1,022.0 Кб, 4880 просмотров)
	Зазоры 14.12.2015.xls.zip (3.6 Кб, 620 просмотров)

Lerik-Co

Липецкая ячейка

Размещено в Публикации

Просмотров 9534 Комментарии 0 Lerik-Co вне форума

АКБ

Запись от Lerik-Co размещена 08.12.2015 в 16:46
Обновил(-а) Lerik-Co 15.02.2018 в 17:33

АКБ - часть 1

Часть вторая - здесь.

Скопипижжено мною с данного форума и http://electrotransport.ru, структурировано и оформлено для лучшего понимания.

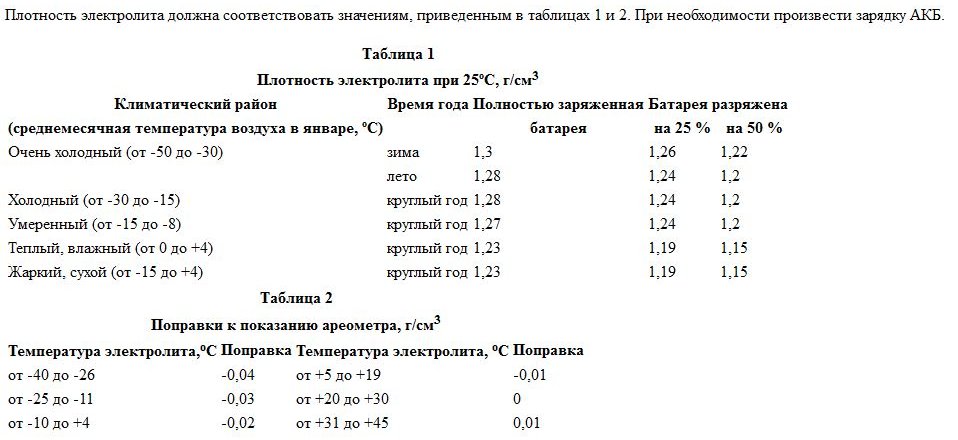

Значение плотности электролита в зависимости от температуры и заряженности АКБ.

Нажмите на изображение для увеличения
Название: ProverkaAk_9823725_19572864.jpg
Просмотров: 3930
Размер: 78.1 Кб
ID: 7038

--------------------------------------------

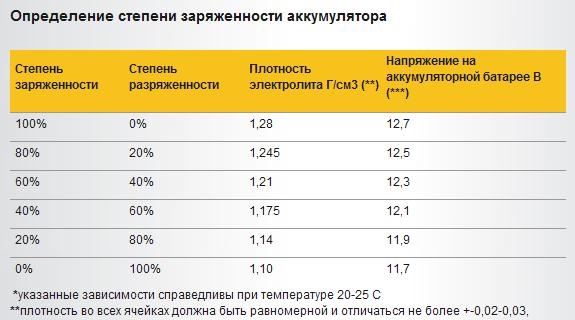

Определение степени заряженности АКБ по напряжению или плотности электролита (данные от фирмы Varta).

Нажмите на изображение для увеличения
Название: akb.jpg
Просмотров: 4004
Размер: 55.8 Кб
ID: 7193

...

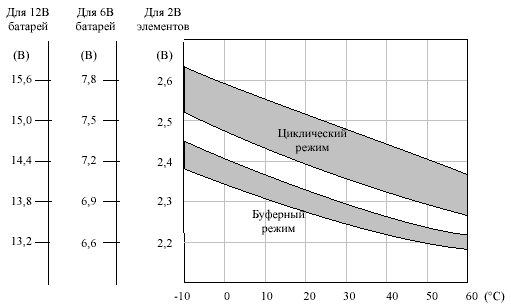

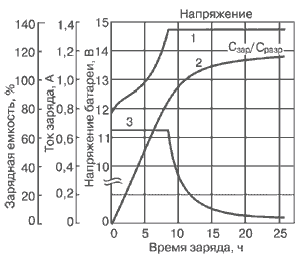

Миниатюры

Нажмите на изображение для увеличения
Название: accumulator-pb5.gif
Просмотров: 3729
Размер: 6.5 Кб
ID: 7194

Нажмите на изображение для увеличения
Название: 2.gif
Просмотров: 3741
Размер: 7.5 Кб
ID: 7195

Нажмите на изображение для увеличения

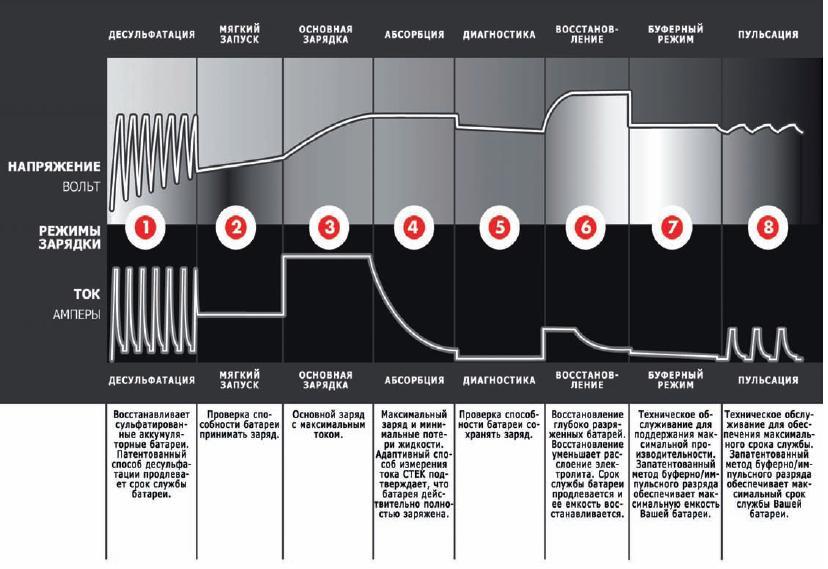

Название: ctek01.JPG
Просмотров: 3837
Размер: 68.3 Кб
ID: 7196

Вложения

Lerik-Co

Липецкая ячейка

Размещено в Публикации

Просмотров 5780 Комментарии 1 Lerik-Co вне форума

Автосвет + 50%ПТФ (в качестве ДХО)

Запись от Lerik-Co размещена 03.12.2015 в 16:11
Обновил(-а) Lerik-Co 20.09.2016 в 12:25

Автосвет + 50%ПТФ (в качестве ДХО)

Надоело каждый раз крутить ручку модуля управления светом (МУС), а главное, надоело забывать выключить всё это после окончания поездки и разряжать в хлам аккумулятор. Тем более зимой.
Поэтому сделал сабж.
