Замена двигателя.

Запись от flanker размещена 06.11.2012 в 17:04
Обновил(-а) flanker 07.11.2012 в 08:46

Наконец настал момент замены двигателя 1,4 на 1,6. Так как не профессионал, а любитель просьба сильно не пинать. Опишу кратко, что помню, как делал. Смотровая яма узкая, поэтому дв-ль доставал вверх предварительно сняв коробку.
1. Загнал машину в гараж под тельфер ручник, колодки.
2. вытащил предохранитель сбросил давление в рампе.
3. снял аккумулятор
4. слил масло из двигателя и коробки.
5. ослабил гайки ступиц предварительно сняв колпаки.
6. снял передний...
Миниатюры
Нажмите на изображение для увеличения
Название: 1.jpg
Просмотров: 1173
Размер:	85.3 Кб
ID:	3266   Нажмите на изображение для увеличения
Название: 2.jpg
Просмотров: 1280
Размер:	99.9 Кб
ID:	3267   Нажмите на изображение для увеличения
Название: 3.jpg
Просмотров: 1260
Размер:	46.4 Кб
ID:	3268

Нажмите на изображение для увеличения
Название: 4.jpg
Просмотров: 2239
Размер:	167.2 Кб
ID:	3269   Нажмите на изображение для увеличения
Название: 5.jpg
Просмотров: 1353
Размер:	157.7 Кб
ID:	3270   Нажмите на изображение для увеличения
Название: 6.jpg
Просмотров: 1231
Размер:	69.3 Кб
ID:	3271

Нажмите на изображение для увеличения
Название: 61.jpg
Просмотров: 1111
Размер:	54.9 Кб
ID:	3272   Нажмите на изображение для увеличения
Название: 7.jpg
Просмотров: 1221
Размер:	103.2 Кб
ID:	3273   Нажмите на изображение для увеличения
Название: 8.jpg
Просмотров: 1222
Размер:	170.8 Кб
ID:	3274

Нажмите на изображение для увеличения
Название: 9.jpg
Просмотров: 1264
Размер:	108.1 Кб
ID:	3275
Аватар для flanker
Знаток
Размещено в Без категории
Просмотров 19612 Комментарии 21 flanker вне форума
Старый
Рейтинг: 5.00. Голосов: 69.

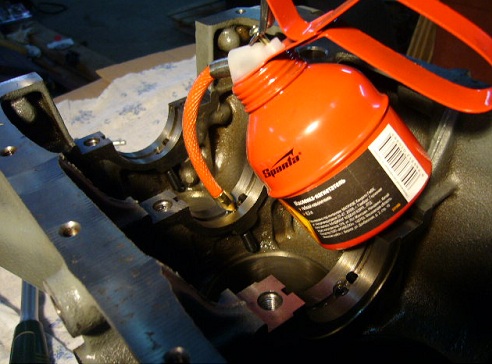

Начало сборки двигателя 1,6.

Запись от flanker размещена 06.10.2012 в 14:37

Для сборки двигателя был приобретен коленчатый вал производства АВТОВАЗ за 3031руб. и маховик -1436руб. масляный насос 1200руб, маслоприемник-200 и всякие мелочи. Далее все как обычно тщательно помыл, продул воздухом, измерил и отвез на балансировку. Балансируется коленвал, маховик, и корзина сцепления цены по Ставрополю КВ-1100, маховик-300, корзина -300. Со слов балансировщика в запчастях КВ один на сто более- менее, на заводе балансируют с большими допусками. Когда балансировал мои запчасти чуда...
Миниатюры
Нажмите на изображение для увеличения
Название: балансировка КВ.jpg
Просмотров: 1010
Размер:	70.7 Кб
ID:	3202   Нажмите на изображение для увеличения

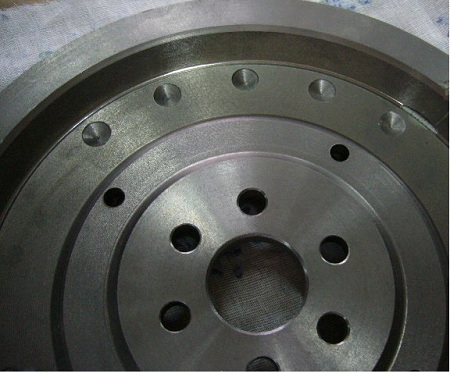

Название: маховик.jpg
Просмотров: 894
Размер:	61.4 Кб
ID:	3203   Нажмите на изображение для увеличения

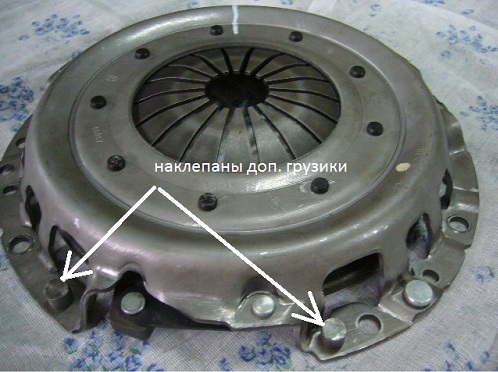

Название: корзина.jpg
Просмотров: 988
Размер:	75.3 Кб
ID:	3204

Нажмите на изображение для увеличения

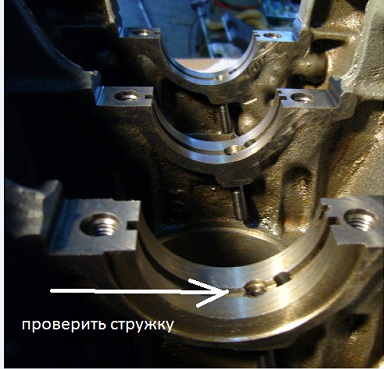

Название: масло форсы.jpg
Просмотров: 1014
Размер:	53.1 Кб
ID:	3205   Нажмите на изображение для увеличения
Название: маслофорсы-2.jpg
Просмотров: 1019
Размер:	69.6 Кб
ID:	3206   Нажмите на изображение для увеличения
Название: насос .jpg
Просмотров: 1027
Размер:	72.3 Кб
ID:	3207

Нажмите на изображение для увеличения

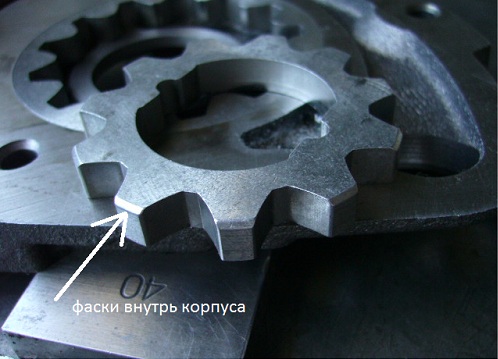

Название: фаски насоса.jpg
Просмотров: 978
Размер:	55.8 Кб
ID:	3208   Нажмите на изображение для увеличения
Название: измерение пружины.jpg
Просмотров: 1063
Размер:	74.7 Кб
ID:	3209   Нажмите на изображение для увеличения

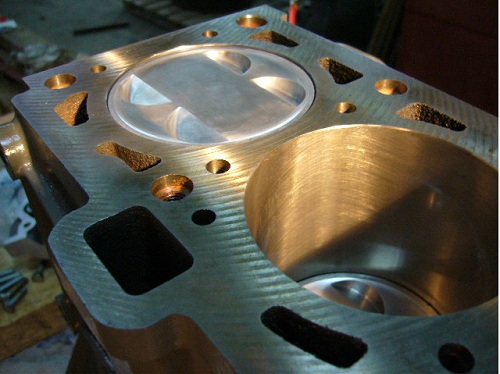

Название: поршня в блоке.jpg
Просмотров: 1055
Размер:	65.1 Кб
ID:	3210

Нажмите на изображение для увеличения

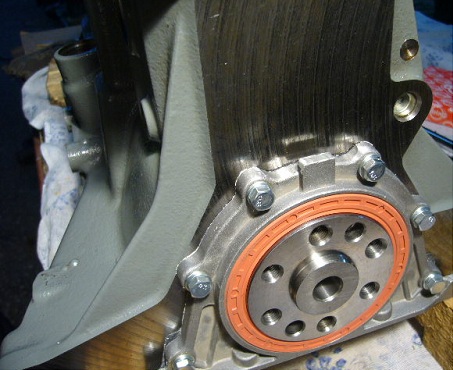

Название: задний сальник.jpg
Просмотров: 996
Размер:	67.4 Кб
ID:	3211
Аватар для flanker
Знаток
Размещено в Без категории
Просмотров 17998 Комментарии 24 flanker вне форума
Старый
Рейтинг: 5.00. Голосов: 301.

шатуны

Запись от flanker размещена 22.08.2012 в 10:26
Обновил(-а) flanker 24.08.2012 в 08:20

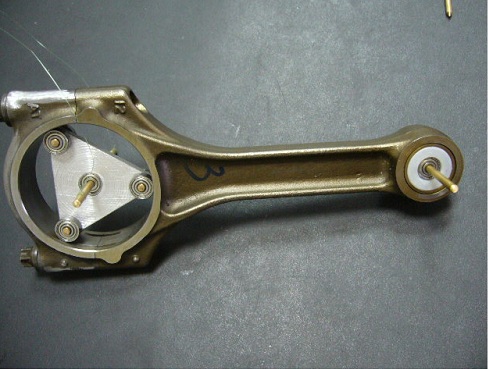

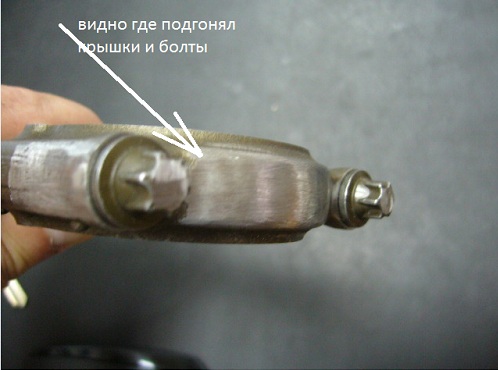

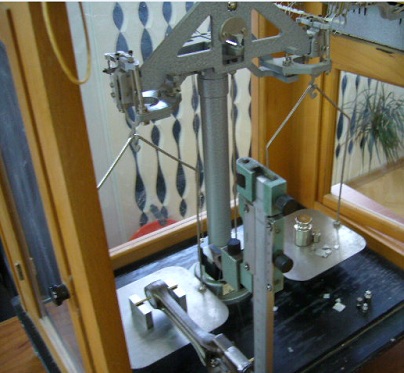

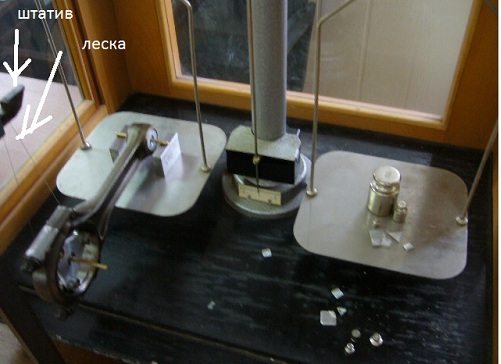

Пришло время заняться шатунами тут одни взвешиванием не обойтись, ведь не зря его назвали шатун, если верхняя часть шатуна т.е головка движется вместе с поршнем верх- низ, то нижняя часть вращается вместе с шейкой коленвала, поэтому и надо подгонять и центры масс шатунов чтобы на всех шатунах была одинаковая масса и одинаковый центр масс.
Для начала подогнал вес всех крышек шатунов, все взвесил, нашел самую легкую и по ней подогнал все остальные (разница была до 5 гр.) получился вес крышки...
Миниатюры
Нажмите на изображение для увеличения
Название: 1.jpg
Просмотров: 1224
Размер:	61.2 Кб
ID:	3001   Нажмите на изображение для увеличения
Название: 2.jpg
Просмотров: 1053
Размер:	58.0 Кб
ID:	3002   Нажмите на изображение для увеличения
Название: 3.jpg
Просмотров: 1084
Размер:	67.2 Кб
ID:	3003

Нажмите на изображение для увеличения
Название: 4.jpg
Просмотров: 1262
Размер:	57.8 Кб
ID:	3004   Нажмите на изображение для увеличения
Название: 5.jpg
Просмотров: 1075
Размер:	60.7 Кб
ID:	3005   Нажмите на изображение для увеличения
Название: 7.jpg
Просмотров: 1207
Размер:	36.9 Кб
ID:	3006

Нажмите на изображение для увеличения
Название: 8.jpg
Просмотров: 1238
Размер:	45.2 Кб
ID:	3007   Нажмите на изображение для увеличения
Название: 9.jpg
Просмотров: 1171
Размер:	104.1 Кб
ID:	3008   Нажмите на изображение для увеличения
Название: 10.jpg
Просмотров: 1196
Размер:	101.5 Кб
ID:	3009

Аватар для flanker
Знаток
Размещено в Без категории
Просмотров 8810 Комментарии 5 flanker вне форума
Старый
Рейтинг: 5.00. Голосов: 115.

Кольца kolbenschmidt для 126 двигателя

Запись от flanker размещена 15.08.2012 в 16:02
Обновил(-а) flanker 16.08.2012 в 12:20

Благодаря форуму в частности Satmaster56 приобрел комплект колец для своего двигателя немецкой фирмы kolbenschmidt устанавливаются данные кольца на ВМВ. Кольца идут в комплекте на два цилиндра поэтому покупать необходимо два комплекта цена за комплект в EXIST 1784рубл. за комплект номер по каталогу 80 00550 2 0 000 Основное отличие от колец manle и prima маслосъемное кольцо наборное по ценам у нас на кольца мале-2800, прима-1250.
После покупки начал мерить зазор в замке колец установленных...
Миниатюры
Нажмите на изображение для увеличения

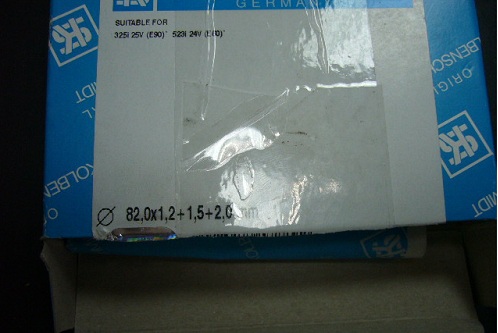

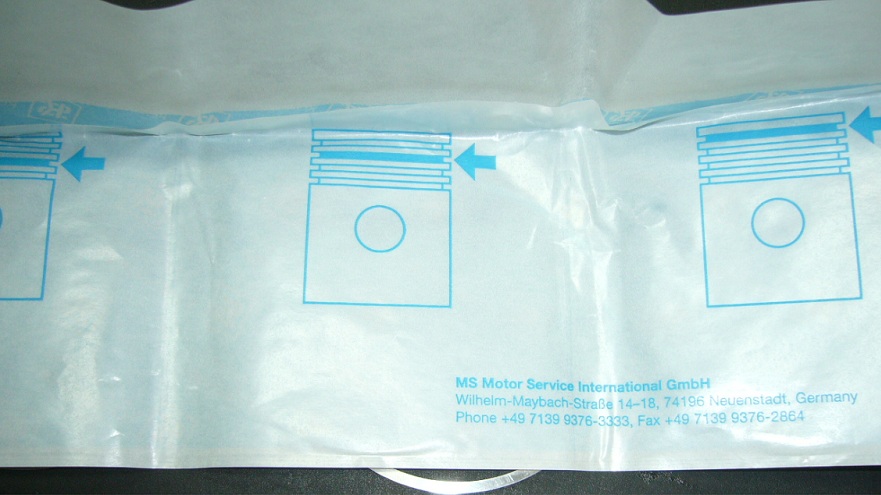

Название: упаковка колец.jpg
Просмотров: 2473
Размер:	48.6 Кб
ID:	2984   Нажмите на изображение для увеличения
Название: упаковка-2.jpg
Просмотров: 1709
Размер:	107.6 Кб
ID:	2985   Нажмите на изображение для увеличения
Название: кольца.jpg
Просмотров: 1865
Размер:	188.2 Кб
ID:	2986

Нажмите на изображение для увеличения
Название: измерение зазора щупом.jpg
Просмотров: 1945
Размер:	100.3 Кб
ID:	2987   Нажмите на изображение для увеличения

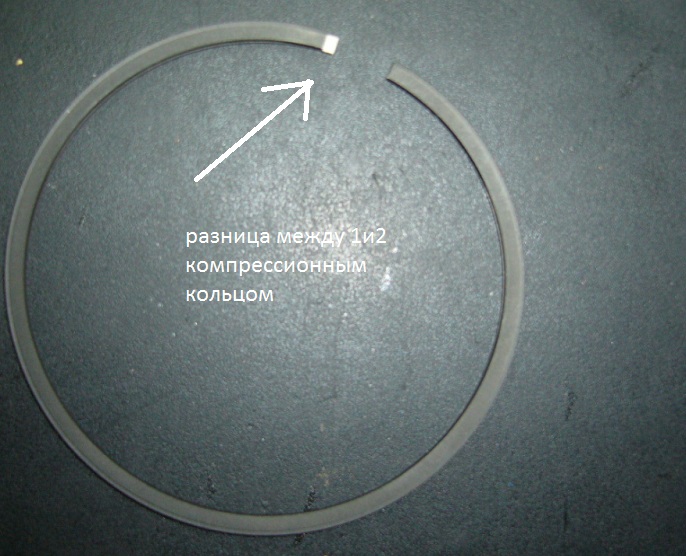

Название: разница колец.jpg
Просмотров: 2422
Размер:	123.1 Кб
ID:	2988   Нажмите на изображение для увеличения
Название: измерение колец и канавок.jpg
Просмотров: 1738
Размер:	144.7 Кб
ID:	2989

Нажмите на изображение для увеличения
Название: прокатка кольца.jpg
Просмотров: 3217
Размер:	56.8 Кб
ID:	2990   Нажмите на изображение для увеличения

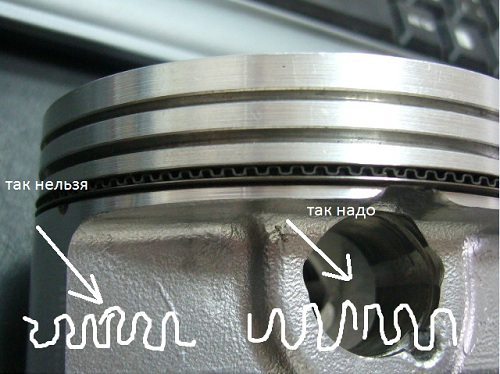

Название: пружина маслосъемного кольца.jpg
Просмотров: 3949
Размер:	73.9 Кб
ID:	2991   Нажмите на изображение для увеличения
Название: замки колец.jpg
Просмотров: 3802
Размер:	58.4 Кб
ID:	2992

Нажмите на изображение для увеличения
Название: 67.JPG
Просмотров: 2981
Размер:	21.1 Кб
ID:	2996
Аватар для flanker
Знаток
Размещено в Без категории
Просмотров 22381 Комментарии 8 flanker вне форума
Старый
Рейтинг: 5.00. Голосов: 16.

Масляные форсунки двигателя

Запись от flanker размещена 13.08.2012 в 17:51

Занимаясь своим смешенным 194+126 двигателем сталкиваюсь с некоторыми моментами с которыми до этого никогда не сталкивался одно из новых для меня это масляные форсунки для охлаждения поршней. Цена их невелика (150руб) поэтому решил немного изучить. Устройство банально простое состоит из 4 деталей: корпус, распылитель и клапан (пружина шарик) работает все просто, пока давление в маслосистеме маленькое усилие пружины превышает давление маслосистемы все работает в штатном режиме как только давление...
Миниатюры
Нажмите на изображение для увеличения
Название: устройство маслофорсов.jpg
Просмотров: 4148
Размер:	187.2 Кб
ID:	2967   Нажмите на изображение для увеличения
Название: приспособа.jpg
Просмотров: 3193
Размер:	185.3 Кб
ID:	2968   Нажмите на изображение для увеличения
Название: поршень в ВМТ.jpg
Просмотров: 3737
Размер:	133.5 Кб
ID:	2969

Нажмите на изображение для увеличения
Название: поршень в НМТ.jpg
Просмотров: 4670
Размер:	161.5 Кб
ID:	2970
Аватар для flanker
Знаток
Размещено в Без категории
Просмотров 21887 Комментарии 10 flanker вне форума
Старый
Рейтинг: 5.00. Голосов: 31.

Поршня-2

Запись от flanker размещена 11.08.2012 в 13:11

После покупки поршней начал их измерение и небольшую модернизацию верней подгонку. Напоминаю электронные весы с точностью до грамма показали у всех один вес 238гр. при более точном взвешивании разница в весе составляла 0,6 гр. Начал доводку с подгонки компрессионной высоты поршня как одного из основных параметров, измерения проводил микрометром и индикаторными часами, разница между поршнями в группе и противоположными частями поршня превышала 4 сотки много это или мало не знаю, (очень бы хотелось...
Миниатюры
Нажмите на изображение для увеличения
Название: приспособление.jpg
Просмотров: 939
Размер:	110.3 Кб
ID:	2922   Нажмите на изображение для увеличения
Название: приспособление-2.jpg
Просмотров: 1100
Размер:	98.3 Кб
ID:	2923   Нажмите на изображение для увеличения
Название: измерение.jpg
Просмотров: 909
Размер:	152.1 Кб
ID:	2924

Нажмите на изображение для увеличения
Название: плоскость.jpg
Просмотров: 1061
Размер:	134.7 Кб
ID:	2925   Нажмите на изображение для увеличения

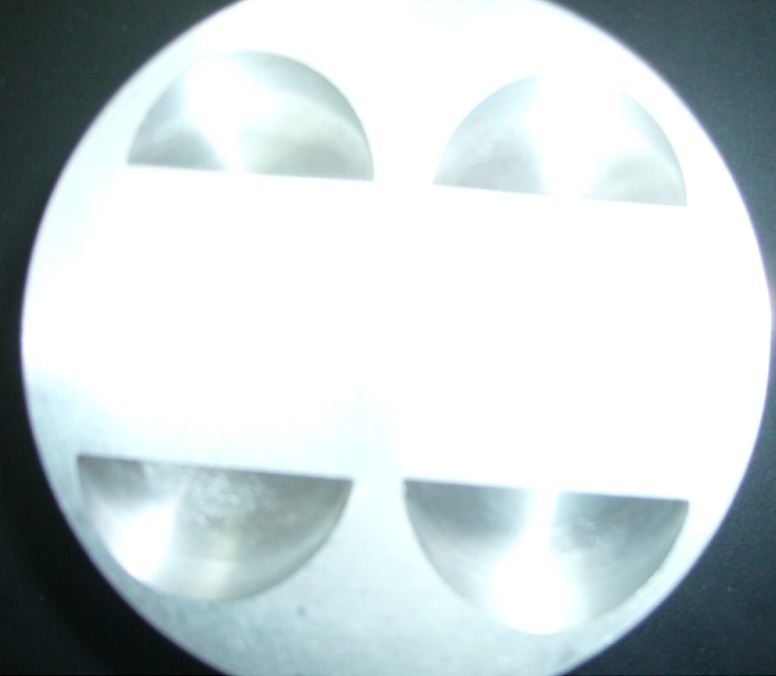

Название: полировка лунок.jpg
Просмотров: 1044
Размер:	56.9 Кб
ID:	2926   Нажмите на изображение для увеличения
Название: поршня.jpg
Просмотров: 1151
Размер:	113.5 Кб
ID:	2927

Нажмите на изображение для увеличения
Название: весы.jpg
Просмотров: 1026
Размер:	143.9 Кб
ID:	2928   Нажмите на изображение для увеличения
Название: подгонка веса.jpg
Просмотров: 1055
Размер:	175.6 Кб
ID:	2929   Нажмите на изображение для увеличения
Название: лунки 1.jpg
Просмотров: 1083
Размер:	60.0 Кб
ID:	2930

Нажмите на изображение для увеличения
Название: лунки 2.jpg
Просмотров: 1050
Размер:	82.9 Кб
ID:	2931
Аватар для flanker
Знаток
Размещено в Без категории
Просмотров 24037 Комментарии 25 flanker вне форума
Старый
Рейтинг: 5.00. Голосов: 3.

блок цилиндров-2

Запись от flanker размещена 08.08.2012 в 12:57
Обновил(-а) flanker 24.08.2012 в 11:03

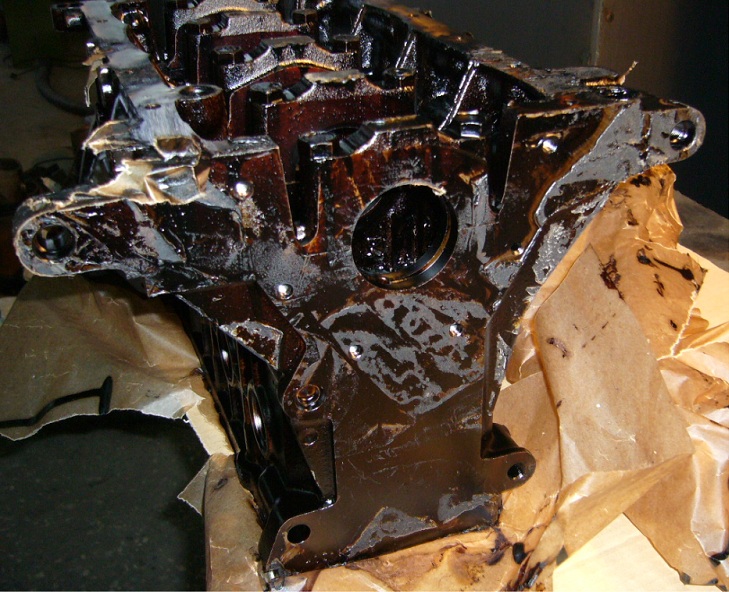

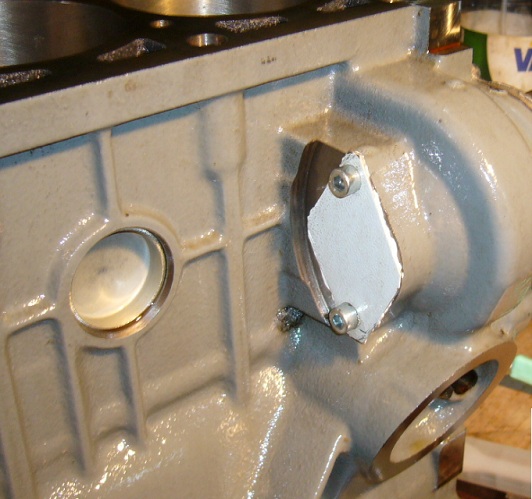

Поделюсь, как я отмывал блок, если с наружи отмыть не проблема то внутри пришлось повозиться для мытья системы охлаждения использовались ершики, керосин, и вода для начала поставил старую помпу, вырезал из листа железа заглушку и заглушил отвод от помпы далее на болт намотал фум ленту и закрутил место слива охлаждающей жидкости.

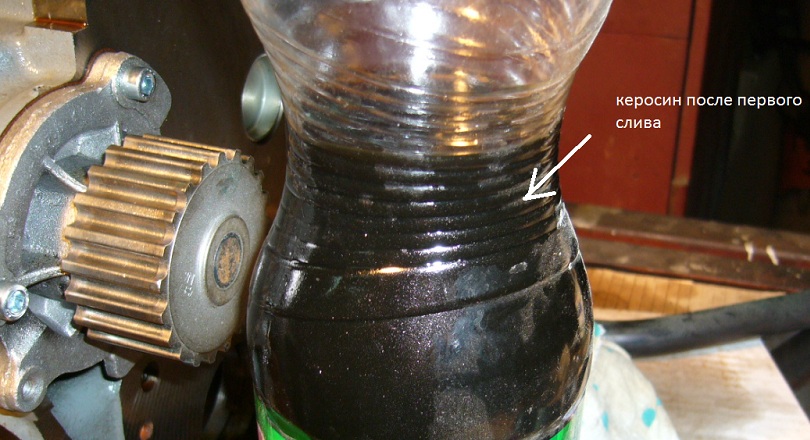

Налил керосин в систему охлаждения (объем 1250мл) слил через час, керосин стал черным, опять залил и оставил на сутки. На следующий день начал мыть ершиками опять...
Миниатюры
Нажмите на изображение для увеличения
Название: 1.jpg
Просмотров: 892
Размер:	115.1 Кб
ID:	2914   Нажмите на изображение для увеличения
Название: 2.jpg
Просмотров: 881
Размер:	84.9 Кб
ID:	2915   Нажмите на изображение для увеличения
Название: 3.jpg
Просмотров: 790
Размер:	83.9 Кб
ID:	2916

Нажмите на изображение для увеличения
Название: 4.jpg
Просмотров: 754
Размер:	134.5 Кб
ID:	2917   Нажмите на изображение для увеличения
Название: 5.jpg
Просмотров: 923
Размер:	62.3 Кб
ID:	2918   Нажмите на изображение для увеличения
Название: 6.jpg
Просмотров: 937
Размер:	125.6 Кб
ID:	2919

Нажмите на изображение для увеличения
Название: 7.jpg
Просмотров: 921
Размер:	119.9 Кб
ID:	2920
Аватар для flanker
Знаток
Размещено в Без категории
Просмотров 2463 Комментарии 0 flanker вне форума
Старый
Рейтинг: 5.00. Голосов: 38.

Поршня

Запись от flanker размещена 04.08.2012 в 10:29
Обновил(-а) flanker 15.08.2012 в 16:28

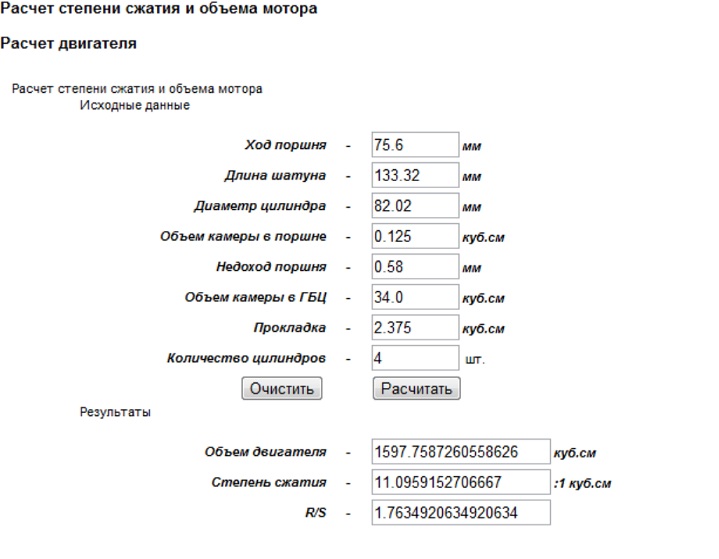

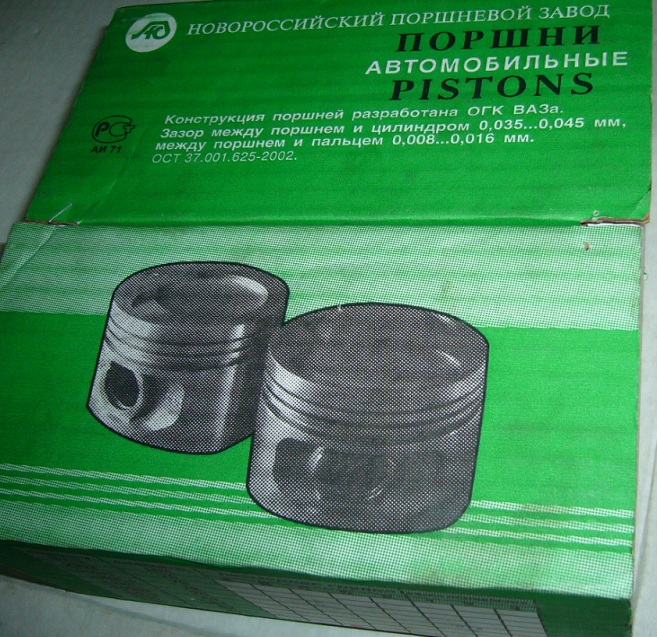

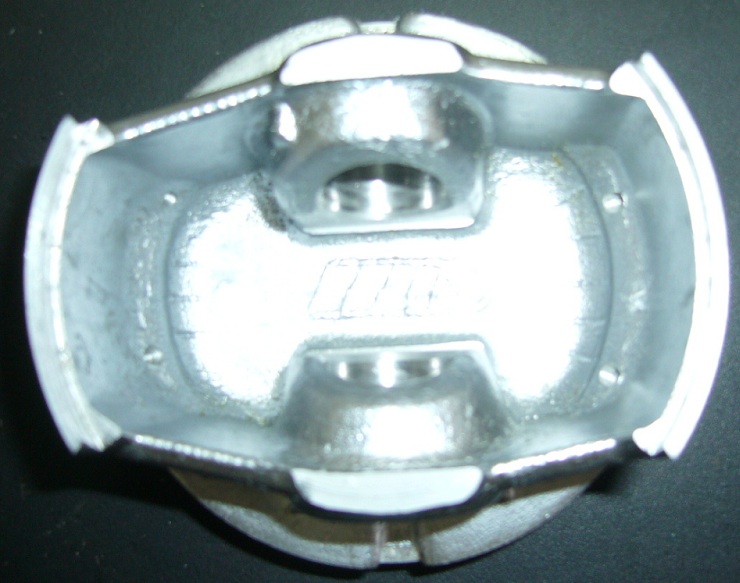

Купив блок начал начал подбирать поршня на рынке из безвтыка были только Харьковские и Новороссийские, по моему задолбал их сильно никому не нравиться когда в товаре копаются люди с микрометром в конечном итоге были подобраны поршня Новороссийские класса «С» ну и один поршень на сотку больше для второго цилиндра но он так же группы «С». Поршня одного класса в порядке вещей может в размере иметь разницу сотку. Измерение понятие относительное, поэтому микроны ловить довольно-таки сложно. Что еще...
Миниатюры
Нажмите на изображение для увеличения
Название: поршень 1.jpg
Просмотров: 1157
Размер:	196.3 Кб
ID:	2897   Нажмите на изображение для увеличения
Название: поршень 2.jpg
Просмотров: 1098
Размер:	101.3 Кб
ID:	2898   Нажмите на изображение для увеличения
Название: поршень 3.jpg
Просмотров: 1098
Размер:	58.3 Кб
ID:	2899

Нажмите на изображение для увеличения
Название: поршень 4.jpg
Просмотров: 974
Размер:	75.7 Кб
ID:	2900   Нажмите на изображение для увеличения
Название: поршень-5.jpg
Просмотров: 1109
Размер:	115.4 Кб
ID:	2901   Нажмите на изображение для увеличения
Название: Приора-2.jpg
Просмотров: 1975
Размер:	66.7 Кб
ID:	2904

Нажмите на изображение для увеличения
Название: мой двигатель.jpg
Просмотров: 1183
Размер:	67.2 Кб
ID:	2906
Аватар для flanker
Знаток
Размещено в Без категории
Просмотров 18789 Комментарии 17 flanker вне форума
Старый
Рейтинг: 5.00. Голосов: 12.

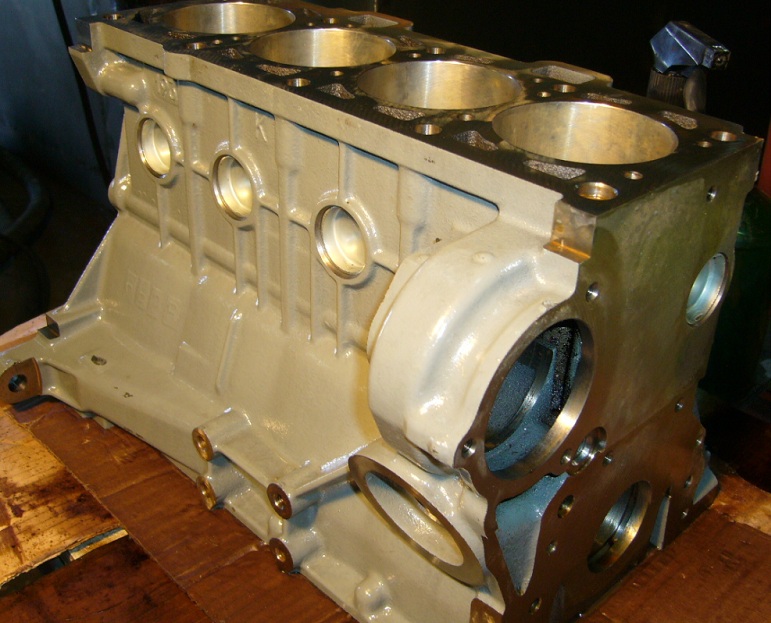

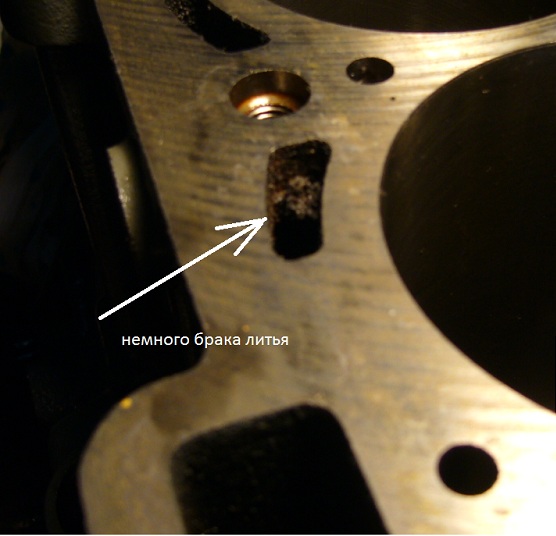

плавный переход с 1,4 на 1,6 (блок цилиндров)

Запись от flanker размещена 02.08.2012 в 17:31

Решил потихоньку перейти с двигателя 1,4 на 1,6 долго думал какой вариант выбрать, но пока остановился на таком:блок 126 поршня безвтыковые приоровские, кольца Кольбеншмитовские приоровские (выемки под безвтык увеличат камеру сгорания головка наша имеет чуть меньшую к.з. чем приоровская еще ничего не мерял но думаю степень сжатия сильно не измениться) коленвал, головка шатуны в общем останется все родное кроме блока, поршней, пальцев, колец ну и прокладки под головку. Делать планирую сам, не спеша...
Миниатюры
Нажмите на изображение для увеличения
Название: блок-1.jpg
Просмотров: 1520
Размер:	188.9 Кб
ID:	2894   Нажмите на изображение для увеличения
Название: блок-хон-2.jpg
Просмотров: 1667
Размер:	145.2 Кб
ID:	2895   Нажмите на изображение для увеличения
Название: блок-3.jpg
Просмотров: 1351
Размер:	151.1 Кб
ID:	2896

Аватар для flanker
Знаток
Размещено в Без категории
Просмотров 62381 Комментарии 57 flanker вне форума
Старый
Рейтинг: 5.00. Голосов: 11.

коврики

Запись от flanker размещена 19.07.2012 в 09:22
Обновил(-а) flanker 21.07.2012 в 08:42

Благодаря форумчанам нашел коврики в салон http://boratex.ru/list.php?r=1&pr=19&c=20 которые хотел, не нравится резина в салоне. Написал письмо boratex@boratex.ru мне выслали накладную брал два комплекта цена 1500р за комплект + сбербанк 90р коммисию+250р доставка автотрейдингом итого 1670 обошелся комплект. Оплатил 9 пришло 16.07. Коврики очень понравились в Ставрополе такие не попадались.
1. Изготовлены качественно
2. Четко легли на свои места нигде не торчат
3. На...
Миниатюры
Нажмите на изображение для увеличения

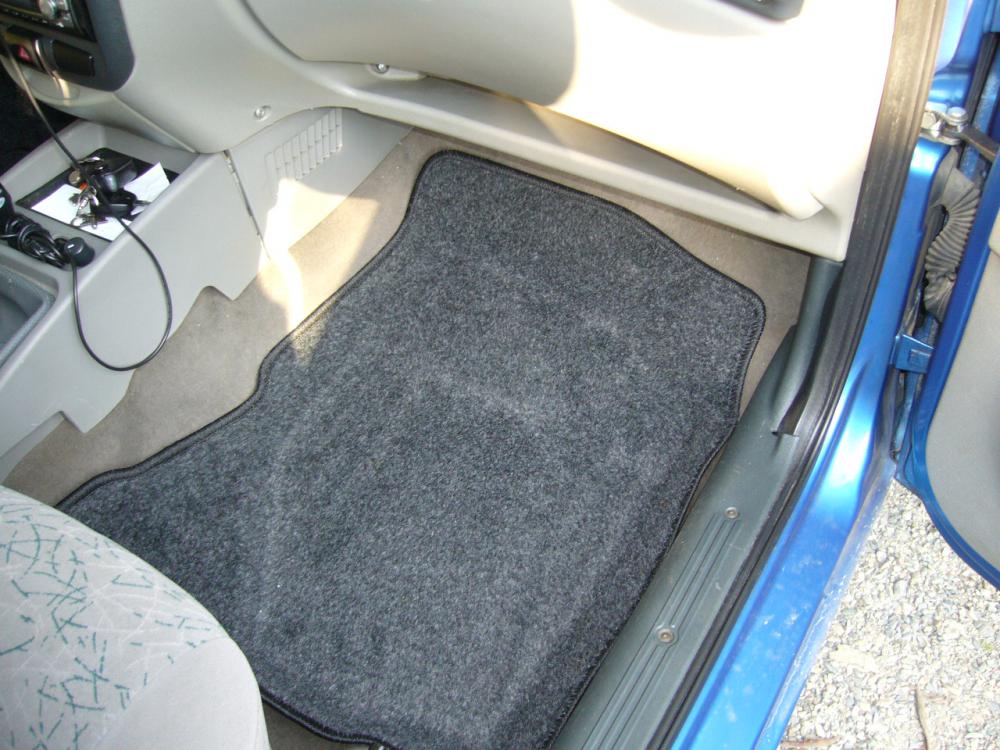

Название: водительское.jpg
Просмотров: 1017
Размер:	118.0 Кб
ID:	2839   Нажмите на изображение для увеличения
Название: P1010466.jpg
Просмотров: 948
Размер:	114.4 Кб
ID:	2840   Нажмите на изображение для увеличения
Название: коврики зад.jpg
Просмотров: 982
Размер:	149.4 Кб
ID:	2841

Нажмите на изображение для увеличения
Название: резина.jpg
Просмотров: 964
Размер:	133.7 Кб
ID:	2842
Аватар для flanker
Знаток
Размещено в Без категории
Просмотров 5091 Комментарии 6 flanker вне форума

Часовой пояс GMT +3, время: 22:52.
